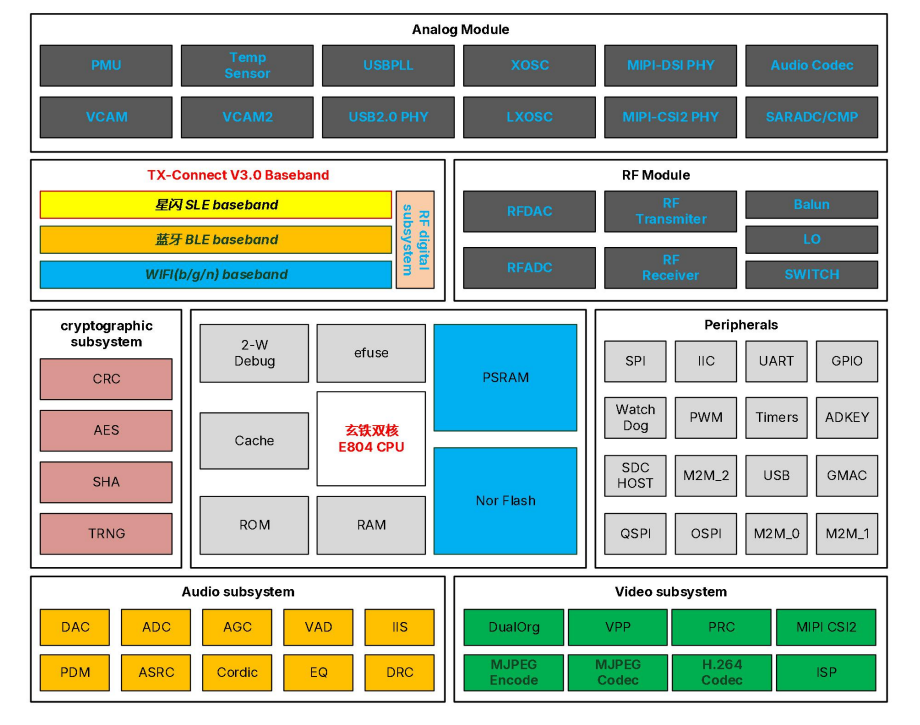

TXW826-824 是一款低功耗高性能高度集成的音视频无线 SOC 芯片。内部集成了 2.4GHz Wi-Fi+BLE、高性能 ISP 图像处理、H.264/MJPEG 编码，具有优秀的射频性能、优异的图像处理能力、编码质量和较低的码率。同时内部集成安全算法加速引擎，拥有完备的外设接口：音频 ADC/DAC、MIPI CSI、LCD、RMII MAC、USB2.0 High Speed Host/Device、SDMMC Host、IIS、PDM 等丰富的外设接口。
TXW826-824 支持在 SPI Flash 上运行程序。支持 RTOS 和第三方组件，并配套提供开放、易用的开发和调试环境。
TXW826-824 提供 QFN48 主流封装形式，支持内置 PSRAM、Flash。
应用场合：
720P IPC
单目1080P相机/记录仪
婴儿监护器
对讲机
其他无线音视频应用
TXW826-824 集成 2.4GHz Wi-Fi、BLE 与 SLE，Wi-Fi 支持 IEEE 802.11 b/g/n、1T1R 以及 5/10/20/40MHz 带宽，最高速率可达 150Mbps，并支持 STA、AP、AP+STA 中继、STA+STA 等工作模式。芯片内置 PA、LNA 和射频开关，支持 WPA/WPA2/WPA3，适合 1080P 摄像头、记录仪、对讲机等无线音视频产品。
芯片内置 H.264 编码器，可支持单镜头 1920×1080@30fps 主码流，并同时输出 640×360@30fps 与 320×180@30fps 子码流；同时支持 MJPEG 编解码，具备 CBR、VBR、FIXQP、QPMP 码率控制和 4 个 ROI 区域编码能力，适合无线图传、IPC、相机和记录仪等实时音视频场景。
TXW826-824 内置高性能 ISP，最高支持 1920×1080@30fps 图像处理能力，并支持双通道分时复用。图像增强方面支持 AWB、AE、AF 3A 算法，自适应 2D/3D 降噪、坏点校正、镜头阴影校正，以及亮度、锐度、对比度、色调、饱和度调节；同时支持运动检测和红外着色，提升成像质量与视觉处理效率。
视频输入侧支持 UVC、SPI 镜头输入以及 1 个 2-lane 或 1 个 1-lane MIPI 摄像头；显示侧支持 RGB、MCU8080、MCU6800、SPI/QSPI LCD 接口，最高可实现 1280×720@60fps 显示输出，并集成 DMA2D 图形加速，便于摄像头、屏显终端和多形态音视频产品开发。
TXW826-824 支持差分模拟 MIC、Audio ADC/DAC、PDM、IIS/PCM 等音频能力，覆盖采集、播放和多采样率处理需求。外设方面提供 USB2.0 HS、USB1.1 FS、SD Host、SPI/IIC、UART、PWM、ADC、比较器等接口资源，方便扩展存储、屏显、传感器、音频和控制外设。
TXW826-824 采用双核玄铁 E804 架构，CPU0 为带 DSP 指令和硬件浮点的 E804FD，CPU1 为带 DSP 指令的 E804D，最高主频均为 240MHz。芯片支持内置 Flash/PSRAM、368KB SRAM、RTOS 与第三方组件，并支持 ULP/LP 低功耗模式、多路 IO 唤醒；安全方面集成 AES、SHA、CRC、TRNG 和 SPI Flash 固件加密能力，适合低功耗嵌入式量产产品。
| 芯片 | 芯片型号 | 主控 | 主频 | 封装 | GPIO | RAM/ROM | Flash | 接口 | 工作电压 |
|---|---|---|---|---|---|---|---|---|---|
T TXW826 | TXW826-824 | CK804DF CK804D | 240*2 | QFN48 | 28 | 368*1024 | 2048 | PWM, RTC, UART, SPI, IIC, RMII | 3 ~ 3.6 |
