干货 | 一个产品级MCU菜单框架设计
2021-05-21

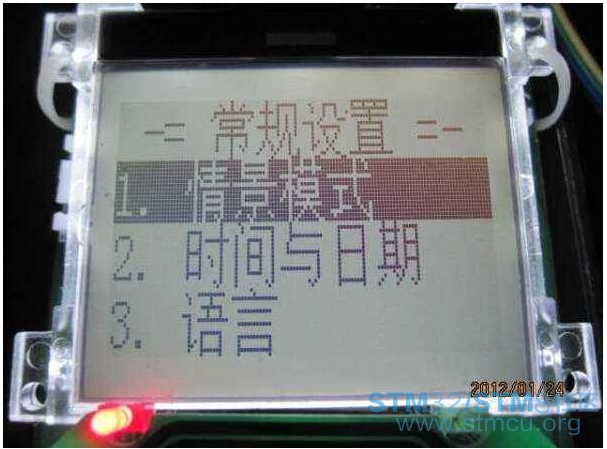

声明：本处所说的菜单是用在128*64这种小屏幕的菜单，例如下面这种，不是彩屏上的GUI。作为一个底层驱动工
void test_main(void)
{
while(1)
{
get_key(&key);
switch(key)
{
case 1:
test_key();
break;
case 2:
test_lcd();
break;
....
}
}
}
管得太宽 菜单，你就管菜单切换就行了，到了最低一层，也就是实际的测试功能，就不要管了。菜单切换是类似的，实际测试都是不同的。比如在菜单中，按键1，是进入第一个菜单。但是在测试中，按键1，功能都不一样。如果菜单连这个也要管，相同动作功能太多，无法进行统一抽象，就很难模块化。 出发点不一样 上面说到的菜单，出发点都是如何设计一个好的菜单数据结构，让程序快速，高效运行。我想要的却是一个容易维护的菜单结构，至于菜单的代码有多乱多纠结，没关系， 而且，几百上千个菜单，就算用轮询的方法，也不过几百us吧，没关系。
/**
* @brief 菜单对象
*/
typedef struct _strMenu
{
MenuLel l; ///<菜单等级
char cha[MENU_LANG_BUF_SIZE]; ///中文
char eng[MENU_LANG_BUF_SIZE]; ///英文
MenuType type; ///菜单类型
s32 (*fun)(void); ///测试函数
} MENU;
const MENU EMenuListTest[]=
{
MENU_L_0,//菜单等级
"测试程序",//中文
"test", //英文
MENU_TYPE_LIST,//菜单类型
NULL,//菜单函数，功能菜单才会执行，有子菜单的不会执行
MENU_L_1,//菜单等级
"LCD",//中文
"LCD", //英文
MENU_TYPE_LIST,//菜单类型
NULL,//菜单函数，功能菜单才会执行，有子菜单的不会执行
MENU_L_2,//菜单等级
"VSPI OLED",//中文
"VSPI OLED", //英文
MENU_TYPE_FUN,//菜单类型
test_oled,//菜单函数，功能菜单才会执行，有子菜单的不会执行
MENU_L_2,//菜单等级
"I2C OLED",//中文
"I2C OLED", //英文
MENU_TYPE_FUN,//菜单类型
test_i2coled,//菜单函数，功能菜单才会执行，有子菜单的不会执行
MENU_L_1,//菜单等级
"声音",//中文
"sound", //英文
MENU_TYPE_LIST,//菜单类型
NULL,//菜单函数，功能菜单才会执行，有子菜单的不会执行
MENU_L_2,//菜单等级
"蜂鸣器",//中文
"buzzer", //英文
MENU_TYPE_FUN,//菜单类型
test_test,//菜单函数，功能菜单才会执行，有子菜单的不会执行
MENU_L_2,//菜单等级
"DAC音乐",//中文
"DAC music", //英文
MENU_TYPE_FUN,//菜单类型
test_test,//菜单函数，功能菜单才会执行，有子菜单的不会执行
MENU_L_2,//菜单等级
"收音",//中文
"FM", //英文
MENU_TYPE_FUN,//菜单类型
test_test,//菜单函数，功能菜单才会执行，有子菜单的不会执行
MENU_L_1,//菜单等级
"触摸屏",//中文
"tp", //英文
MENU_TYPE_LIST,//菜单类型
NULL,//菜单函数，功能菜单才会执行，有子菜单的不会执行
MENU_L_2,//菜单等级
"校准",//中文
"calibrate", //英文
MENU_TYPE_FUN,//菜单类型
test_cal,//菜单函数，功能菜单才会执行，有子菜单的不会执行
MENU_L_2,//菜单等级
"测试",//中文
"test", //英文
MENU_TYPE_FUN,//菜单类型
test_tp,//菜单函数，功能菜单才会执行，有子菜单的不会执行
MENU_L_1,//菜单等级
"按键",//中文
"KEY", //英文
MENU_TYPE_FUN,//菜单类型
test_key,//菜单函数，功能菜单才会执行，有子菜单的不会执行
/*最后的菜单是结束菜单，无意义*/
MENU_L_0,//菜单等级
"END",//中文
"END", //英文
MENU_TYPE_NULL,//菜单类型
NULL,//菜单函数，功能菜单才会执行，有子菜单的不会执行
};
-----------------------------------------------
根节点
第1个1级菜单
第1个子菜单
第2个子菜单
第3个子菜单
第2个1级菜单
第1个子菜单
第1个孙菜单
第2个孙菜单
第2个子菜单
第3个子菜单
第3个1级菜单
第4个1级菜单
第5个1级菜单
结束节点
------------------------------------------------
emenu_run(WJQTestLcd, (MENU *)&WJQTestList[0], sizeof(WJQTestList)/sizeof(MENU), FONT_SONGTI_1616, 2);
显示效果

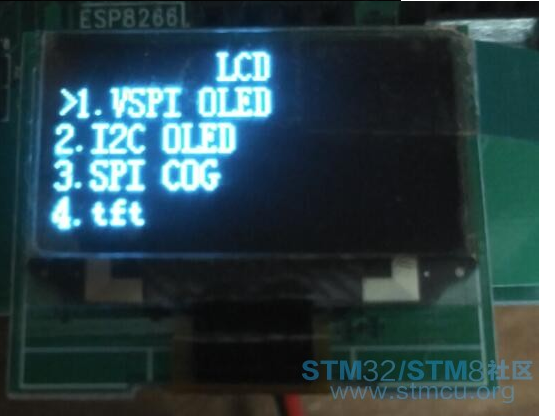

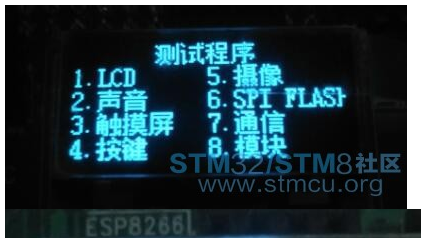

128*64 OLED

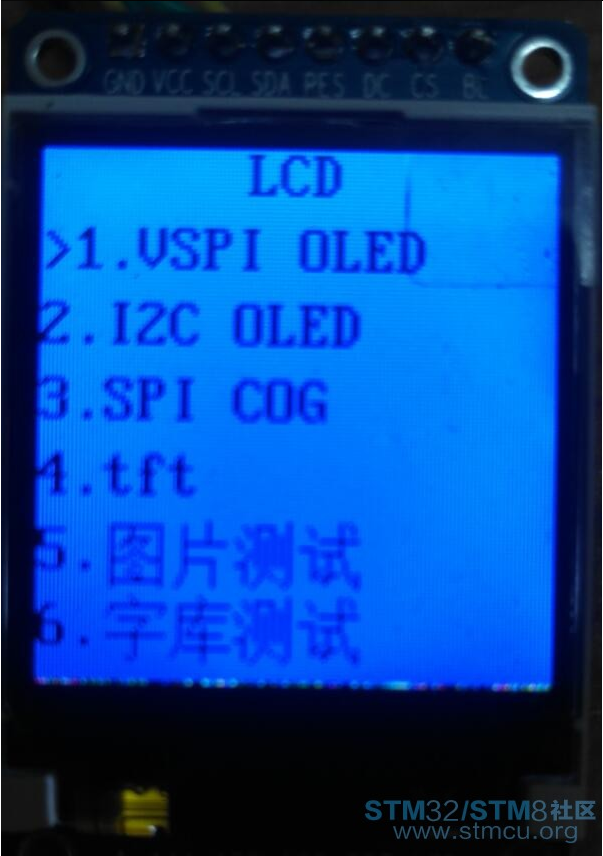

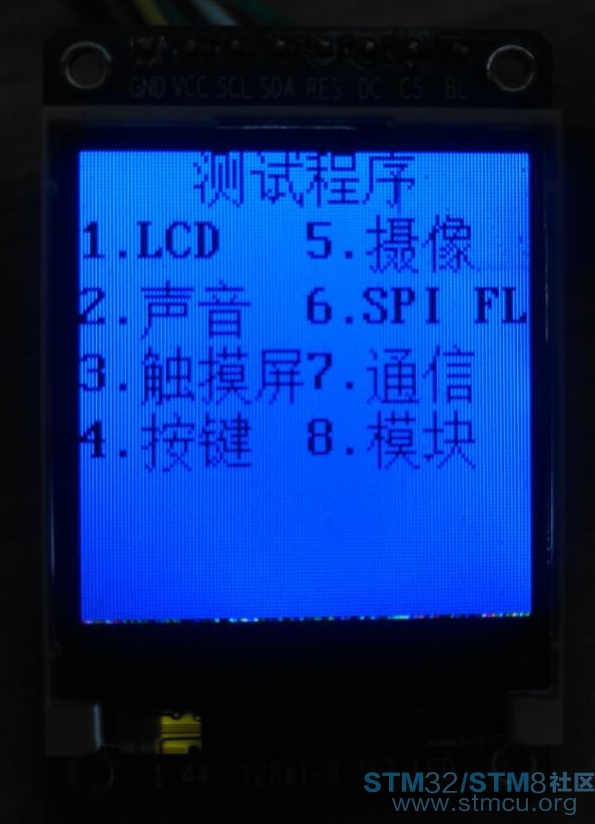

128*128 tft lcd

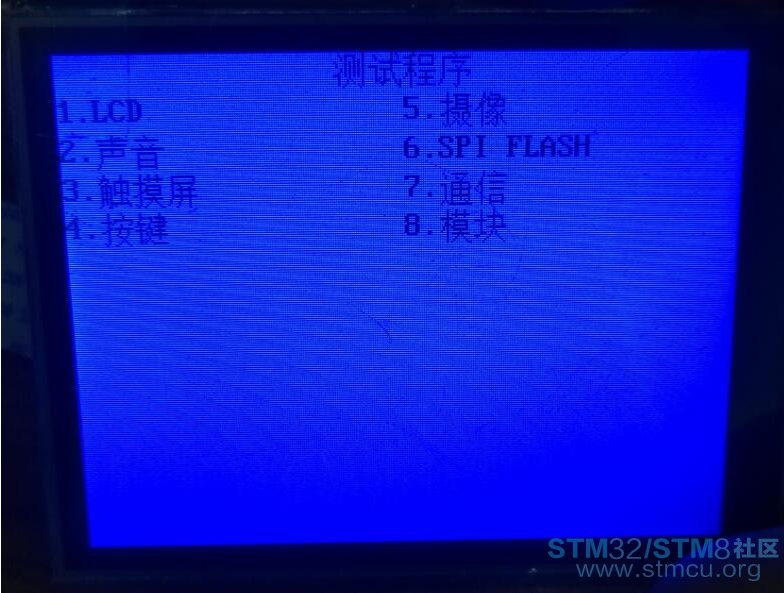

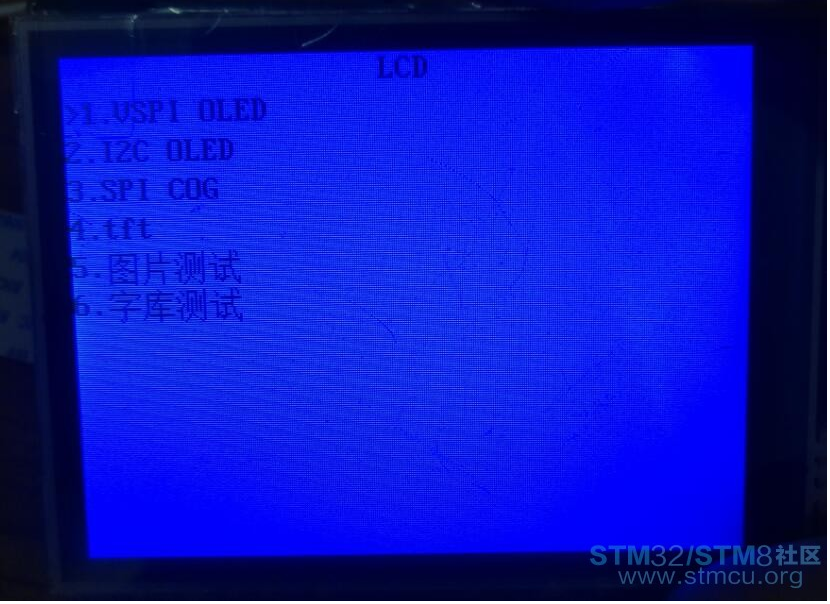

320*240 tft lcd
总结
