干货分享 | MCU究竟是如何构成的呢

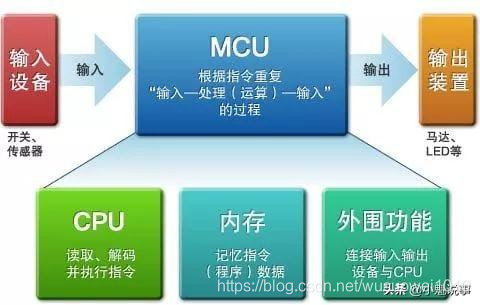

图1：MCU的构成要素

尽管我们说CPU相当于人的大脑，但是它却不能像人的大脑一样，能有意识的、自发的思考。CPU只能依次读取并执行事先存储在内存中的指令组合（程序）。当然CPU执行的指令并不是“走路”、“讲话”等高难度命令，而是一些非常简单的指令，象从内存的某个地方“读取数据”或把某个数据“写入”内存的某个地方，或做加法、乘法和逻辑运算等等。然而这些简单指令的组合，却能实现许多复杂的功能。

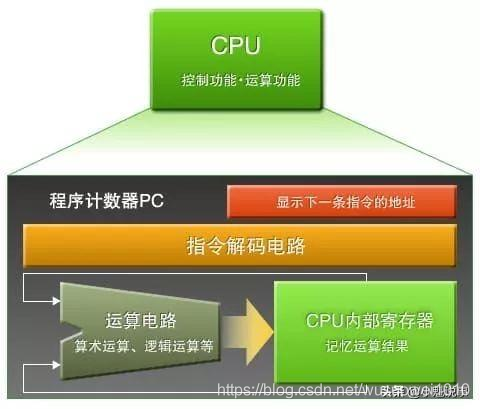

图2：CPU的作用

◇ 程序计数器
CPU读取指令时需要知道要执行的指令保存在内存的什么位置，这个位置信息称为地址（相当于家庭住址）。程序计数器（PC）就是存储地址的寄存器。通常，PC是按1递增设计的，也就是说，当CPU执行了0000地址中的指令后，PC会自动加1，变成0001地址。每执行一条指令PC都会自动加1，指向下一条指令的地址。可以说，PC决定了程序执行的顺序。

◇ 指令解码电路
指令解码电路是解读从内存中读取的指令的含义。运算电路是根据解码结果操作的。确切地讲，指令解码电路就是我们在“数字电路入门（2）”中学过的解码电路，只不过电路结构稍微复杂些，所以，指令解码电路的工作原理就是从被符号化（被加密）的指令中，还原指令。

◇ 运算电路
运算电路也称为ALU（Arithmetic and Logic Unit），是完成运算的电路。能进行加法、乘法等算术运算、也能进行AND、OR 、BIT-SHIFT等逻辑运算。运算是在指令解码电路的控制下进行的。通常运算电路的构成都比较复杂。

◇CPU内部寄存器
CPU内部寄存器是存储临时信息的场所。有存储运算值和运算结果的通用寄存器，也有一些特殊寄存器，比如存储运算标志的标志寄存器等。也就是说，运算电路进行运算时，并不是在内存中直接运算的，而是将内存中的数据复制到通用寄存器，在通用寄存器中进行运算的。

CPU的工作原理
让我们通过一个具体运算3+4，来说明CPU的操作过程吧。

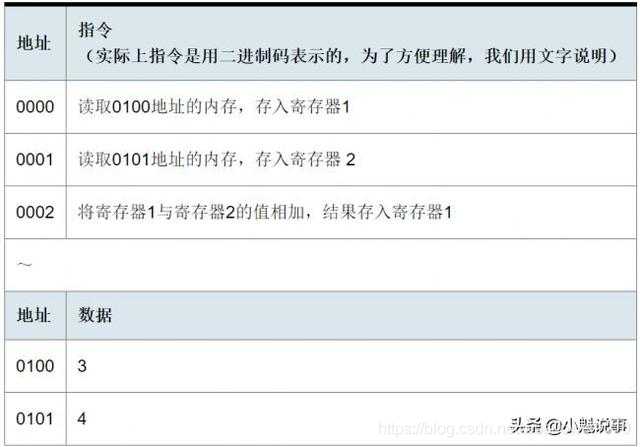

假设保存在内存中的程序和数据如下。

◇ 步骤1：当程序被执行时，CPU就读取当前PC指向的地址0000中的指令（该操作称为指令读取）。经过解码电路解读后，这条指令的意思是“读取0100地址中的内容，然后，保存到寄存器1”。于是CPU就执行指令，从0100地址中读取数据，存入寄存器1。
寄存器1：0→3（由0变为3）
由于执行了1条指令，因此，PC的值变为0001

◇ 步骤2：由于PC的值为0001，因此CPU就读取0001地址中的指令，经解码电路解码后，CPU执行该指令。然后PC再加1。
寄存器2：0→4（由0变为4）
PC：0001→0000

◇ 步骤3：由于PC的值为0002，因此CPU从0002地址中读取指令，送给指令解码电路。解码结果是：将寄存器1和寄存器2相加，然后将结果存于寄存器1。
寄存器1：3→7
PC：2→3
于是3+4的结果7被存于寄存器1，加法运算结束。CPU就是这样，依次处理每一条简单的指令。

能记忆的内存
内存是单片机的记忆装置，主要记忆程序和数据，大体上分为ROM和RAM两大类。

◇ ROM
ROM（Read Only Memory）是只读内存的简称。保存在ROM中的数据不能删除，也不会因断电而丢失。ROM主要用于保存用户程序和在程序执行中保持不变的常数。
大多数瑞萨（Renesas）的单片机都用闪存作为ROM。这是因为闪存不仅可以象ROM一样，即使关机也不会丢失数据，而且还允许修改数据。

◇ RAM
RAM（Random Access Memory）是可随机读/写内存的简称。可以随时读写数据，但关机后，保存在RAM中的数据也随之消失。主要用于存储程序中的变量。
在单芯片单片机中（ *1），常常用SRAM作为内部RAM。SRAM允许高速访问，但是，内部结构太复杂，很难实现高密度集成，不适合用作大容量内存。
除SRAM外，DRAM也是常见的RAM。DRAM的结构比较容易实现高密度集成，因此，比SRAM的容量大。但是，将高速逻辑电路和DRAM安装于同一个晶片上较为困难，因此，一般在单芯片单片机中很少使用，基本上都是用作外围电路。
（ *1）单芯片单片机是指：将CPU，ROM，RAM，振荡电路，定时器和串行I/F等集成于一个LSI的微处理器。单芯片单片机的基础上再配置一些系统的主要外围电路，而形成的大规模集成电路称为系统LSI。
