TXW901 数据手册
责任与版权
修订记录
| 日期 | 版本 | 描 述 | 修订人 |
2024-08-15 |
V1.4 |
更新引脚分配 |
TX |
2024-05-22 |
V1.3 |
更新产品特性 | TX |
2024-04-26 |
V1.2 |
更新产品特性 | TX |
2024-04-01 |
V1.1 |
校正RF功耗和性能参数 | TX |
2024-01-17 |
V1.0 |
初始版本,未来有更新时恕不另行通知,请联系我司销售人员获取最新版本。 | TX |
1. 产品概述
1.1. 说明
TXW901是一款高性能高度集成的2.4GHz Wi-Fi+BLE多模物联网SOC芯片,集成IEEE 802.11 b/g/n基带和RF(Radio Frequency)电路,包括功率放大器PA(Power Amplifier)、低噪声放大器LNA(Low Noise Amplifier)、RF balun、天线开关以及电源管理模块等。
TXW901 Wi-Fi 基带实现正交频分复用(OFDM)技术,并向下兼容直接序列扩频(DSSS)、补码键控(CCK)技术,支持 IEEE 802.11 b/g/n 协议。支持 20MHz 标准带宽 和 5MHz/10MHz 窄带宽,提供最大 72.2Mbit/s 物理层速率。
TXW901芯片集成高性能32bit微处理器;提供USB2.0 High Speed Device、SDIO Slave、SPI、UART、PWM、GPIO以及ADC/DAC等丰富的外设接口,支持RTOS和第三方组件,并配套提供开放、易用的开发和调试环境。
TXW901提供QFN24封装形式。
应用场合:
- 无线网卡
- IPC
- 机顶盒
- 行车记录
1.2. 特性
Wi-Fi MAC & PHY
- 支持IEEE 802.11 b/g/n 规范
- 支持1T1R模式,数据速率高达72.2Mbps
- 优秀的发射功率和接收灵敏度
- 内置PA、LNA和射频开关
- 支持STA、AP、AP+STA(中继)、STA+STA功能
- 帧聚合(TX/RX A-MPDU、RX A-MSDU)
- 支持RX STBC(Space Time Block Coding)
- 支持WPA/WPA2/WPA3
BLE
- 支持蓝牙快速配网
- 支持Wi-Fi/BLE共存
MCU
- 支持外部多种频率晶体振荡器
- 3个定时器
- 2个32bit定时器
- 1个24bit系统滴答定时器
- 内置温度传感器
- 内置LVD检测
- 内置看门狗
- 48位的芯片唯一ID(UID)
外设
- 12路可编程GPIO,支持边沿或电平触发中断
- 1路SDIO2.0 High Speed Device
- 1路USB2.0 High Speed Device/Host
- 1路SPI接口 Master
- 1路UART接口
启动接口
- SDIO2.0 Device、USB2.0 Device、SPI/IIC Master
封装
- QFN24 4x4
温度范围
- -40°C to 85°C
1.3. 功能框图
1.4. 引脚分配
图1-4-1 TXW901 QFN24封装脚位图
1.5. 封装信息
TXW901系列的型号如下表格:
表1-5-1 封装信息
| 型号 | 封装 | 包装 |
TXW901-100 |
QFN24 |
1.6. 封装尺寸图
图1-6-1 QFN24封装POD图
1.7. 引脚说明
1.7.1. 引脚特定功能
表1-7-1-1 GPIO管脚特定功能表
引脚名字 |
I/O |
功能描述 |
复位状态 |
复用功能 |
VCCPA |
A |
电源 |
- |
无 |
VCCRF |
A |
电源 |
- |
无 |
VCC |
A |
电源 |
- |
无 |
VCCA |
A |
电源 |
- |
无 |
VCCD |
A |
电源 |
- |
无 |
VDD |
A |
电源 |
- |
无 |
VDD15O |
A |
电源 |
- |
无 |
VDD15L |
A |
电源 |
- |
无 |
VDD15R |
A |
电源 |
- |
无 |
XI |
A |
晶振输入 |
- |
无 |
XO |
A |
晶振输出 |
- |
无 |
HSDP |
A |
USB2.0 DP |
- |
可复用为GPIO PA1 |
HSDM |
A |
USB2.0 DM |
- |
可复用为GPIO PA0 |
ANT |
A |
射频天线 |
- |
无 |
GND |
A |
ePAD地线 |
- |
无 |
PA0 |
I/O |
输入高阻 |
||
PA1 |
I/O |
输入高阻 |
||
PA2 |
I/O |
输入高阻 |
sdio_dat1\stmr0_cap_pin |
|
PA3 |
I/O |
输入高阻 |
sdio_dat0\stmr1_cap_pin |
|
PA4 |
I/O |
输入高阻 |
sdio_clk |
|
PA5 |
I/O |
输入高阻 |
sdio_cmd |
|
PA6 |
I/O |
输入高阻 |
sdio_dat3 |
|
PA7 |
I/O |
输入高阻 |
sdio_dat2 |
|
PA8 |
I/O |
输入高阻 |
sdio_clk\stmr1_cap_pin\ADC |
|
PA9 |
I/O |
输入上拉 |
sdio_dat0 |
|
PA10 |
I/O |
输入上拉 |
sdio_dat1 |
|
PA11 |
I/O |
输入高阻 |
stmr0_cap_pin |
NOTE: 所有pin的其他数字功能都可以任意选择以下功能映射,灵活配置。
1.7.2. 引脚输出任意映射功能
表1-7-2-1 GPIO输出功能任意映射表
| 功能编号 | 功能名字 | 功能说明 |
| antenna_sel | 双天线选择信号 | |
| pa_en | 外置PA使能信号 | |
| rf_ext_lna_en | 外置RF LNA使能信号 | |
| rf_tx_en_fem | 外置RF FEM 发送使能 | |
| rf_rx_en_fem | 外置RF FEM 接收使能 | |
| stmr1_pwm_out | Simple timer1 PWM输出 | |
| stmr0_pwm_out | Simple timer0 PWM输出 | |
| SPI5_NSS_o | SPI5 CS输出 | |
| spi5_sck_out | spi5 CLK输出 | |
| spi5_io0_out | spi5 IO0输出 | |
| spi5_io1_out | spi5 IO1输出 | |
| uart5_tx | UART5 TX输出 | |
| clk_to_io | 时钟源IO输出 |
1.7.3. 引脚输入任意映射功能
表1-7-3-1 GPIO输入功能任意映射表
| 功能编号 | 功能名字 | 功能说明 |
| UART5_IN | UART5 RX输入 | |
| 保留 | ||
| PTA_REQ_IN | PTA REQ输入 | |
| PTA_PRI_in | PTA PRI输入 | |
| FREQ_IND_IN | FREQ IND输入 | |
| 保留 | ||
| SPI5_IO0_IN | SPI5 IO0输入 | |
| SPI5_IO1_IN | SPI5 IO1输入 |
2. 功能描述
2.1. 处理器及存储器
2.1.1. CPU
TXW901系列芯片搭载32bit处理器,最高主频为160MHz。
2.1.2. 存储器
TXW901系列芯片片上存储器包括:
- ROM :BOOTLOADER及部分内核函数
- SRAM:数据和指令空间
- EFUSE:104bit用于密钥和客户自定义使用
2.2. 系统时钟
TXW901系列芯片时钟源有:
- 128KHz LIRC
- 24/40/48MHz高速晶体振荡器
- 480MHz的小数分频USB2.0 PLL
- 外部IO输入时钟源
2.3. 模拟外设
2.3.1. 模数转换器(SARADC)
TXW901系列芯片内部集成了1个12bit SARADC,可以工作在ADC/CMP两种功能模式,具体特性如下:
- 支持高达1MHz的时钟输入
- 高达62.5Ksps
- 支持模拟迟滞比较功能
- 支持12bit ADC/DAC转换精度,仅支持PA8
- 支持simple timer0/1和软件触发ADC进行转换
2.3.2. 温度传感器
TXW901系列芯片内部集成了1个温度传感器,通过ADC的一个内部通道将温度传感器的电压采样,通过计算得到芯片内部的温度值。
2.3.3. USB2.0
TXW901系列芯片内置USB2.0 Controller 和 USB2.0 PHY,兼容标准USB2.0 High/Full Speed Host & Device协议。
当应用方案中不需要用USB2.0的功能时,可以作为两个GPIO来用。
2.3.4. XOSC
TXW901系列芯片内部集成了1个高速晶体振荡器电路模块,需要外挂24/40/48MHz的无源晶体振荡器。
2.4. 数字外设
2.4.1. GPIO
TXW901系列芯片内部集成了12个通用GPIO,具体特性如下:
- 上拉电阻可变成配置,配置电阻值有45KΩ(PA11除外,阻值4.7KΩ);
- 支持4档IO输出驱动可配置,配置范围为4/12/20/28mA,每档位8mA;
- 支持低功耗模式下断电后IO状态锁存功能;
- 支持独立的数字IO 输入和输出方向使能,关闭数字IO的输入输出功能;
2.4.2. SPI
TXW901系列芯片内部集成了1个SPI Master。主要特性:
- 支持三线模式与四线模式;
- 支持主机半双工收发;
- 支持DMA收发;
- 支持极性相位可编程的串行时钟;
- 带MCU中断的传输结束标志;
- 主模式支持高达8Mbps的通讯速率(Fosc=32MHz);
- 支持硬件片选CS线。
2.4.3. UART
TXW901系列芯片内部集成了1个UART。UART5具体特性如下:
- 支持半双工
- 支持发送9bit数据
- 支持DMA收发
2.4.4. SDIO2.0 Device控制器
TXW901系列芯片内部集成了1个SDIO2.0 Device控制器功能模块,支持SD 1/4bit模式,支持SDIO SPI模式;时钟最高支持 50MHz。用于主机SDIO host接口可以通过其方便连接扩展Wi-Fi应用。
2.5. 定时器资源
2.5.1. 简单定时器
TXW901系列芯片内部集成了2个32 bit simple timer0/1,支持多种计数时钟源选择,支持定时器模式、计数器模式、捕获模式和PWM模式等多种工作模式。
2.5.2. 看门狗定时器
TXW901系列芯片内部集成一个独立于系统运行的看门狗模块,用于保护系统异常发生之后的复位重启系统。看门狗模块工作时钟是常开的64KHz的低速RC的2分频时钟,即工作在32KHz的独立于系统时钟的时钟。默认配置是2秒钟复位一次系统。所以在用户程序中需要在看门狗复位之前要喂狗,使其重新计时。用户可以配置看门狗复位时间间隔范围从4ms~1024s。工作模式可以选择看门狗产生中断或者直接复位。
3. 电气参数
3.1. 绝对最大额定(1)
符号 |
参数 |
条件 |
最小值 |
最大值 |
单位 |
工作电压 |
- |
-0.3 |
3.6 |
V |
|
模拟部分工作电压 |
- |
-0.3 |
3.6 |
V |
|
射频部分工作电压 |
- |
-0.3 |
3.6 |
V |
|
存储温度 |
- |
-40 |
150 |
℃ |
(1)在绝对最大额定值条件之外的操作可能会导致永久芯片损坏。芯片在建议的工作条件之外绝对最大额定值规定内使用,可能会影响芯片的可靠性、功能和性能,并缩短芯片寿命。
3.2. 建议工作条件
符号 |
参数 |
条件 |
最小值 |
典型值 |
最大值 |
单位 |
| 工作电压 | - |
3 |
3.3 |
3.6 |
V |
|
模拟部分工作电压 |
- |
3 | 3.3 |
3.6 |
V |
|
射频部分工作电压 |
- |
3 | 3.3 |
3.6 |
V |
|
工作温度 |
- |
-40 |
- |
85 |
℃ |
3.3. 直流电气特性
符号 |
参数 |
最小值 |
典型值 |
最大值 |
单位 |
| CIN | 管脚电容 | - | 2 | - | pF |
| VIH | 高电平输入电压 | 0.7*VCC | - | VCC+0.3 | V |
| VIL | 低电平输入电压 | -0.3 | - | 0.3*VCC | V |
| IIH | 高电平输入电流 | - | - | 50 | nA |
| IIL | 低电平输入电流 | - | - | 50 | nA |
| VOH | 高电平输出电压 | 0.9*VCC | - | - | V |
| VOL2 | 低电平输出电压 | - | - | 0.1*VCC | V |
| IOH | 高电平拉电流 (VCC = 3.3 V, VOH >= 2.64 V,PAD_DRIVER = 15) | - | 28 | - | mA |
| IOL | 低电平灌电流 (VDD1 = 3.3 V, VOL = 0.495 V,PAD_DRIVER = 15) | - | 28 | - | mA |
| RPU | 上拉电阻 | 45/4.7 | kΩ | ||
说明:
|
|||||
3.4. 交流电气特性
3.4.1. 外部时钟源特性
符号 |
参数 |
条件 |
最小值 |
典型值 |
最大值 |
单位 |
用户外部时钟频率 |
40 |
MHz |
||||
XOSCI/XOSCO偏置电平 |
- |
- |
550 |
- |
mV |
|
XOSCI输入引脚高电平电压 |
- |
- |
0.77 |
- |
mV |
|
XOSCO输入引脚低电平电压 |
- |
- |
0.33 |
- |
mV |
|
占空比 |
- |
42 |
- |
58 |
% |
|
HSE精度 |
- |
- |
- |
- |
ppm |
|
启动时间 |
- |
- |
5 |
ms |
||
XOSCM振荡器功耗 |
平均功耗 |
- |
0.7 |
- |
mA |
3.4.2. 内部时钟源特性
表3-4-2-1 RC128K振荡器特性
符号 |
参数 |
条件 |
最小值 |
典型值 |
最大值 |
单位 |
频率 |
TA=25℃ |
- |
128 |
- |
kHz |
|
RC128K振荡器功耗 |
- |
- |
- |
- |
uA |
3.5. 功耗特性
3.5.1. RF功耗
下列功耗数据是基于 3.3V 电源、25℃环境温度、CPU跑120MHz的测试结果。 所有发射数据均基于 100%的占空比测得。
| RF 功耗(100%占空比实测) | |||
| 工作模式 | 描述 | 均值(mA) | |
| Active(LDO Mode) | TX | 802.11g, 20 MHz, 54 Mbps, 15dBm | 260 |
| 802.11n, 20 MHz, MCS7, 15dBm | 260 |
||
| 802.11n, 20 MHz, MCS7, 6dBm | 188 |
||
| RX | 802.11b/g/n, 20 MHz | 76 | |
下列功耗数据为推测数据:
| RF 功耗(50%占空比推算) | |||
| 工作模式 | 描述 | 均值(mA) | |
| Active(LDO Mode) | TX+RX | 802.11g, 20 MHz, 54 Mbps, 15dBm | 168 |
| 802.11n, 20 MHz, MCS7, 15dBm | 168 |
||
| 802.11n, 20 MHz, MCS7, 6dBm | 132 |
||
3.6. 可靠性
3.6.1. ESD电气特性
符号 |
参数 |
测试条件 |
最大值 |
单位 |
等级 |
ESD |
静电放电 (人体放电模型HBM) |
TA = + 25℃, JEDEC EIA/JESD22-A114 |
2000 |
V |
- |
静电放电 (元件充电模型CDM) |
TA = + 25℃, JEDEC EIA/JESD22-C101-B |
1000 |
V |
- |
3.6.2. Latch-Up电气特性
符号 |
参数 |
测试条件 |
测试类型 |
最小值 |
单位 |
LU |
Static latch-up class | JEDEC STANDARD NO.78D NOVEMBER 2011 |
Class I (TA = +25 ℃) |
±200 |
mA |
3.7. 射频性能
3.7.1. Wi-Fi发射器性能
参数 |
条件 |
典型值(dBm) |
输出功率 |
802.11g, 20 MHz, 54 Mbps |
15 |
802.11n, 20 MHz, MCS7 |
15 |
3.7.2. Wi-Fi接收器性能
参数 |
条件 |
典型值(dBm) |
接收灵敏度 |
HT20 MCS7 4k | -72.5 |
| NONHT 54M | -74.5 | |
| NONHT 6M | -90 | |
| CCK11M | -85.5 | |
| CCK5.5M | -88 | |
| DSSS2M | -91.5 | |
| DSSS1M | -95.5 |
3.7.3. BLE发射器性能
参数 |
条件 |
典型值(dBm) |
输出功率 |
20 |
3.7.4. BLE接收器性能
参数 |
条件 |
典型值(dBm) |
接收灵敏度 |
1Mbps |
-94.5 |
4. 参考设计
5. 订购信息

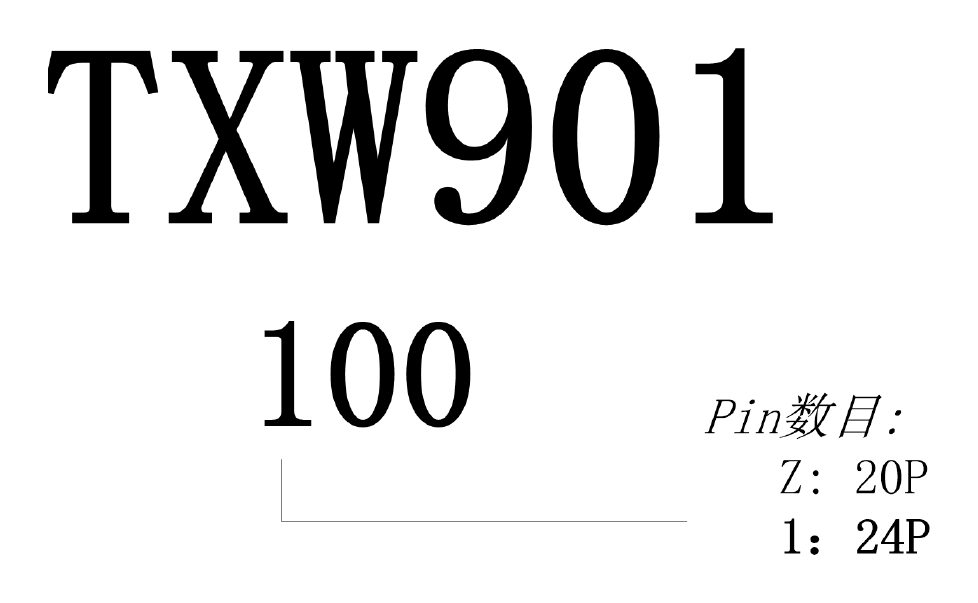

图5-1 型号命名
表5-1 订购信息
| 产品编号 | 封装 | 大小 | 描述 |
| TXW901-100 | QFN24 | 4x4 | USB/SDIO无线网卡应用 |
