泰芯AH模组开发板使用说明

泰芯AH模组开发板使用说明

修订记录

目录

1. 概述 1

2. 开发板介绍 2

概述

作为物联网设备的优化Wi-Fi解决方案，由泰芯半导体设计的TX-AH-R900Pxx系列模组是业界领先的符合IEEE 802.11ah标准的Wi-Fi模组。

TX-AH-R900P系列模组集成了802.11ah SOC TXW83xx，该芯片可工作在730M~950M频段，提供比2.4GHz和5GHz Wi-Fi在相同发射功率下更远的传输距离。模组可工作的信道宽度为1/2/4/8MHz，可提供150 Kbps到32.5Mbps的物理吞吐量，从而支持低速率传感器到多路高速率监控摄像机的应用。

使用TX-AH-R900P系列模组可通过USB、SDIO、SPI、UART等接口与应用处理器对接，可以应用于无线安防，无人机图传，智能家居以及智慧电网等多个领域。此外，TX-AH-R900P系列模组还提供RMII接口实现单模组无线网桥的低成本解决方案。模组可工作在AP/STA模式，支持1对多组网。

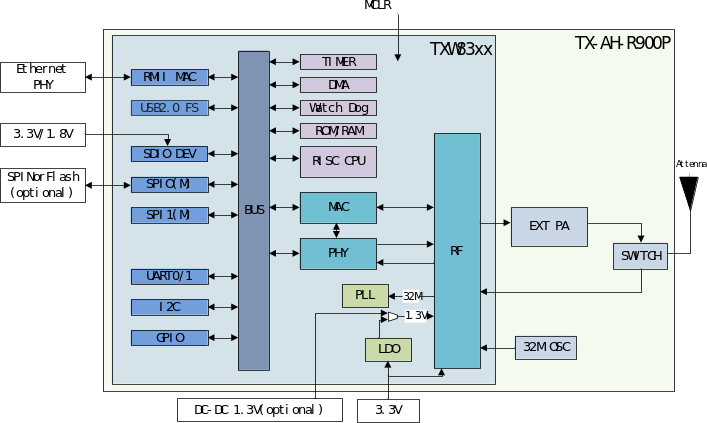

芯片/模组的内部架构和外部连接图如图1-1所示。

图1-1.芯片/模组内部架构和外部连接图示

开发板介绍

TX-AH-MODULE开发板，开发板默认支持SDIO接口开发功能，主控端有TF卡接口可以直接利用板载的PCB-TF-CARD直接插入到主控端卡座，对开发板通过MICRO-USB(5V@500ma)供电，即可轻松完成搭建开发环境。

如果需要开发其他的接口，可以通过焊接不同的跳线电阻，切换到客户所需要的硬件开发接口，如USB/UART/SPI等。

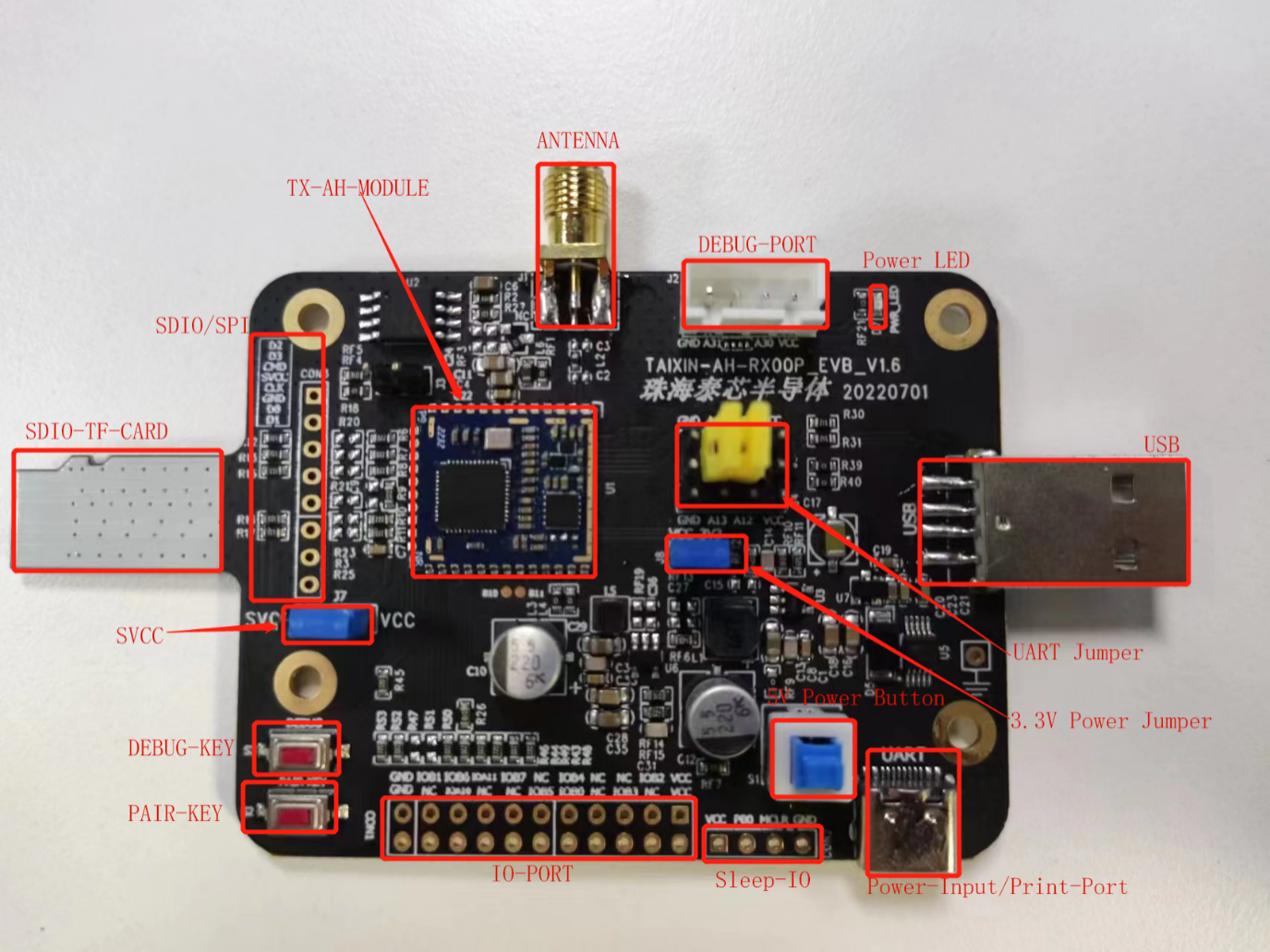

下图是泰芯AH模组的开发板主视图。

图 2-1 泰芯AH模组开发板主视图（V1.6版本）

• TX-AH-MODULE：泰芯AH模组；
• ANTENNA： AH模组SMA天线接口；
• DEBUG-PORT：AH模组的CDK调试口，请参考《泰芯TXW830x AH-SDK开发指南》；
• Power-Input/Print-Port：USB Micro的供电口兼打印口；需确保USB口有500ma的供电能力；板载有USB-UART芯片，将该USB口与电脑连接，设置合适的UART跳线，可输出AH模组的打印调试信息（波特率115200）；
• 5V Power Button：开发板的5V电源开关；
• Power LED：3.3V电源指示灯；
• 3.3V Power Jumper：用于评估AH系统的功耗，一般情况下用跳线帽短接，测试功耗时将跳线帽去除，串入电流表；
• UART Jumper：在用不同的接口通讯方式时，选择不同的跳线方式，将USB Micro打印口切换到不同的UART端口；选择USB口时，将A10/A11与中间一排短接；选择SDIO/SPI等接口时，将A12/A13与中间一排短接；如果是用UART口与MCU进行通信同时还要再有一路UART进行打印调试，默认是A11/A10通信，A13/A12打印，此时USB Micro只能选一路串口，另一路串口直接从跳线上接出来；
• USB：通过USB接口与主控进行通讯，注意看UART Jumper的说明来引出打印；
• AH-TF_CARD： 板载TF-CARD接口，用于通过SDIO接口与主控进行通讯，注意看UART Jumper的说明来引出打印；
• SDIO：主要用于没有TF卡座的主控端SDIO飞线或者接逻辑分析仪DEBUG用（R3、R18、R20、R21、R23、R25需要焊接22R电阻）；
• SVCC（V1.6）：当有主控供电时选择SVCC供电（跳帽飞到SVCC），没有主控供电时选择VCC供电（跳帽飞到VCC）即可；
• SPI：跟SDIO pin复用，对应关系为：SD_CLK/SPI_CLK1，SD_CMD/SPI_MOSI1，SD_D0/SPI_MISO1，SD_D1/SPI_INTIO1，SD_D2/NC，SD_D3/CS1；如果需要用COM3飞线，需要将R18/R20/R21/R23/R3/R25焊上0R电阻；注意看UART Jumper的说明来引出打印；
• PAIR KEY：默认支持硬件配对功能，通过电阻R45连接到IOB1；
• DEBUG KEY: AH模组默认会从flash中获取固件，开机前按住该KEY上电可以让模组进入调试模式不从flash读取固件，可以用DEBUG PORT进行调试，或者可以调试通过主控进行固件下载；
• IO PORT：AH模组的一些IO脚引出到2.54MM双排排针；
• Sleep-IO：低功耗方案需要用到的AH唤醒MCU的IO（IOB0），或者MCU唤醒AH模组的IO（MCLR）；

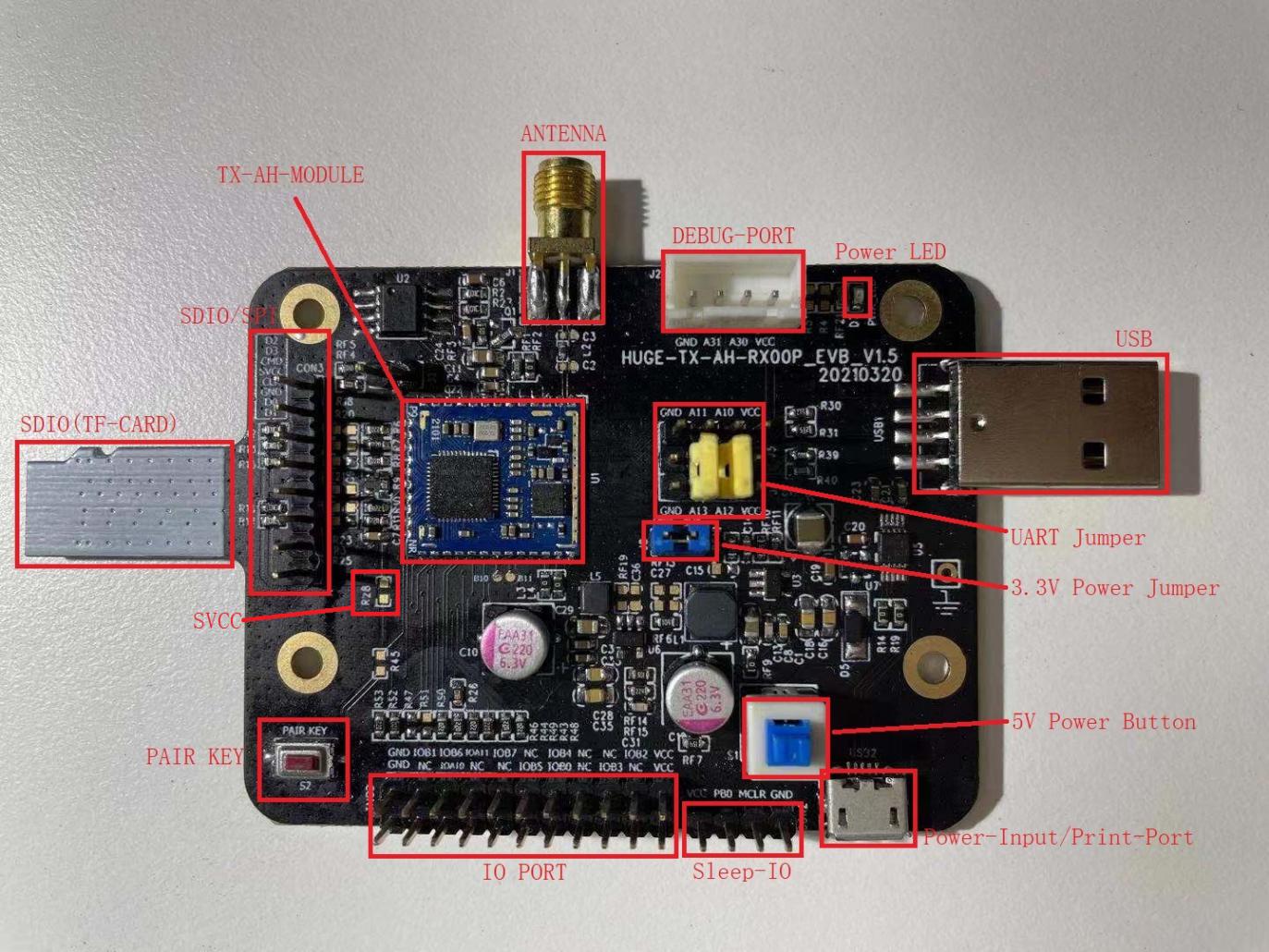

下图是1.5版本开发板的主视图：

图 2-2 泰芯AH模组开发板主视图（V1.5 版本）

相较于新版V1.6有三处不同（TypeC口，DEBUG KEY，SVCC）

• SVCC：R28是SVCC的供电选择电阻，当选择USB/UART/SPI接口时，要将R28用0R短上，否则IOA6~11没有电；当选择SDIO接口时，R28 NC，SVCC靠SDIO host给电（通过AH-TF CARD给电过来了）；
• DEBUG KEY：V1.5版本模组没有DEBUG KEY。

注意，SDIO接口和SPI接口是一个固件，SDIO接口/USB接口/串口做通信口，开发板需要用不同的固件；USB固件对应的打印串口是A10/A11，其他接口的打印串口是A12/A13，跳线帽的接法不同，请参考UART Jumper的说明。
