TXW82x SDK 网络流量调优指南

1. 概述

本指南面向使用TXW82x系列SDK进行网络类产品（IPC摄像头、图传FPV、IoT上传设备等）开发的软件工程师，指导如何通过软件配置对网络吞吐量、时延、丢包率进行调优。

声明：本指南的参数取值与测试数据均基于特定评估板与测试环境（屏蔽房、固定衰减、指定固件配置），实际效果以产品实际情况为准。每次调整后必须重新进行压力测试与长时间老化验证；调优不排除引入系统稳定性、功耗、时序裕量等问题，量产前请完成高低温等可靠性验证。

网络流量参考

下表为82X学习板的iperf实测值：实测条件为屏蔽房环境、82X作STA连接路由器（82X端30dB衰减）、PSRAM=320MHz、TX开聚合/RX不开聚合，数据详情见3.4、4.4节：

注1：sysclk=192MHz、Flash=60MHz（SDK默认典型配置）

注2：sysclk=240MHz、Flash=80MHz（调优上限配置）

调优路线

按以下顺序逐层检查，每完成一层做一次基线压测对比（点击章节号跳转）：

压测与观测命令见第9章，场景化组合配置见第10章，全参数速查见第11章。

2. 网络数据通路与瓶颈分析

TXW82x为双核架构，网络数据需要跨核传输，理解通路是定位瓶颈的前提：

                     CPU0（应用核）                        CPU1（通信核）
 ┌──────────────────────────────────────┐   RPC/Mailbox   ┌─────────────────────────┐
 │ 应用任务 ←→ socket ←→ lwIP(TCPIP线程) │ <────────────>  │ UMAC ↔ LMAC ↔ RF        │
 │            netdev/ethernetif         │   skb(PSRAM池)  │ rxbuf(SRAM)  skbpool    │
 └──────────────────────────────────────┘                 └─────────────────────────┘

• RX路径：RF → CPU1 LMAC(rxbuf) → 打包skb（从PSRAM中的SKB池分配）→ RPC跨核 → CPU0 lwIP → 应用。
• TX路径：应用 → lwIP → netdev → RPC跨核 → CPU1 LMAC → RF。
• 关键内存资源：
  • CONFIG_CORE_RXBUF_SIZE：CPU1的LMAC RX缓冲（SRAM）。
  • CONFIG_CORE_SKB_POOL_SIZE：CPU1的SKB池（PSRAM），跨核数据帧的载体。
  • CPU0侧lwIP的PBUF_POOL_SIZE、TCP_WND/TCP_SND_BUF等。
• 任何一环"池子太小、取指太慢、时钟太低"，都会表现为吞吐上不去、ping抖动或丢包。

CPU1资源分配见system0.c: sys_start_cpu1()，初始化见txw82xCore/main.c: sys_wifi_init()。

3. 系统时钟与CPU负载调优（DEFAULT_SYS_CLK / CPU占用率）

3.1 原理

CPU0运行lwIP协议栈与应用，CPU1运行WiFi协议栈。时钟频率直接决定每秒可处理的报文数。时钟过低时，典型表现为：iperf吞吐远低于RF能力、CPU占用率（AT+SYSDBG=top,1）接近100%。

3.2 配置方法

在工程sys_config.h（或project_config.h中覆盖）定义：

// 默认系统时钟（CPU0）
#define DEFAULT_SYS_CLK                 (192*1000000)

• 生效链路：system0.c: system_clock_init() → sysctrl_cmu_sysclk_set(DEFAULT_SYS_CLK, 1)（sdk/chip/txw82x/sysctrl.c）。
• 系统时钟最高可配置到240MHz（240*1000000），SDK按所配频率自动完成时钟源与分频设置。

3.3 SDK参考配置

3.4 调优建议

1. 网络吞吐类产品建议直接使用192MHz；功耗敏感且流量小的场景可酌情下调。
2. 系统时钟最高240MHz；频率越高功耗越高，接近上限的频率量产前必须做高低温与长时间老化验证。
3. CPU1时钟：CONFIG_CORE_CPU_CLK默认取DEFAULT_SYS_CLK（txw82xApp/sys_config.h:25），一般与CPU0同频即可，不要低于CPU0。
4. 网络忙时CPU0占用率长期>90%（AT+SYSDBG=top,1观察）时优先升频，其次再优化协议栈参数。

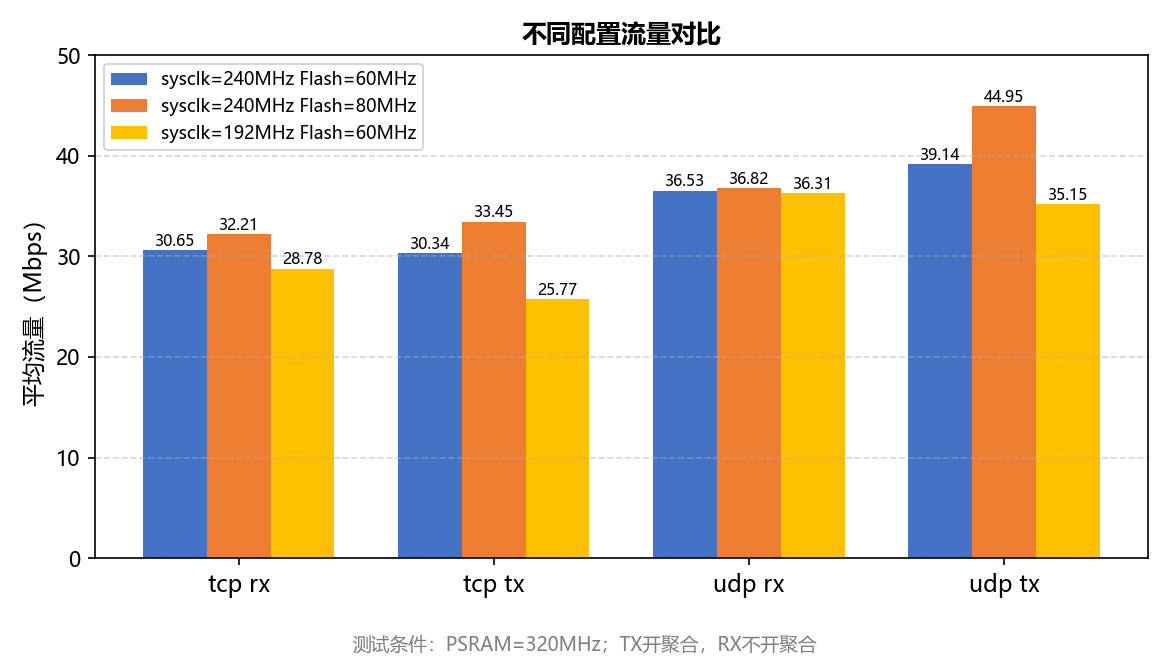

系统时钟192MHz→240MHz的实测收益（屏蔽房环境，TXW828-E016，PSRAM=320MHz、Flash=60MHz，打流条件同3.5案例）：

可见提升系统时钟对TCP（TX方向+17.7%）与UDP TX（+11.4%）收益明显，UDP RX基本不变。

3.5 调优案例：CPU占用率对实际流量的影响

CPU0上任何高占用率的线程（业务算法、编解码、频繁打印、自检逻辑等）都会挤占lwIP收发包的处理时间，直接拉低实际流量。打流/压测时先用AT+TOP打印各线程CPU占用率（等价于AT+SYSDBG=top,1）：

Task Runtime Statistic, interval:1000ms
PID  Name                          %CPU    Stack  Prio            Status
 12   iperf_sta                      xx%    xxxx   xx (xxxxxxxx)    RUNNING
 ...
-------------------------- CPU Loading: 37%  --------------------------------

末行CPU Loading为CPU0总占用率。与网络传输无关的高负载线程会显著拉低实际流量，应先优化（降低执行频率、分片处理、降优先级、减少打印）再评估网络性能。

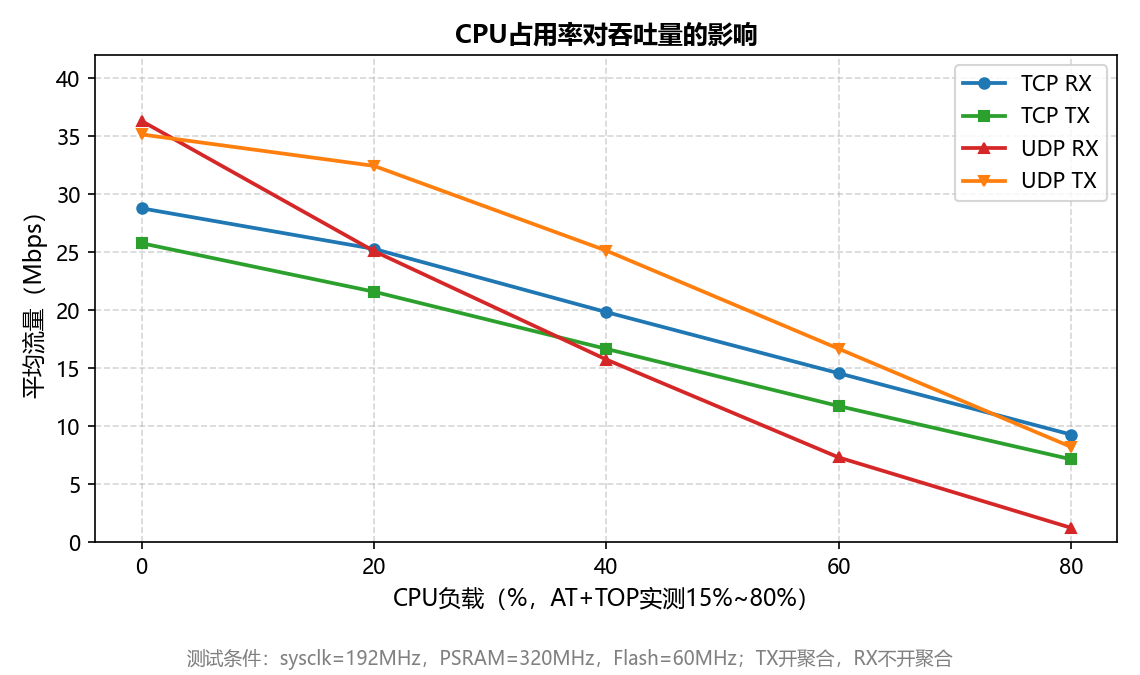

SDK的iperf打流测试方法：构造一个占空比可配置的负载模拟任务，按设定比例（20%/40%/60%/80%）空转占用CPU，模拟不同业务负载下的真实场景；同时运行iperf打流，并用AT+TOP记录实际CPU占用率（下表括号内为实测打印值）。

屏蔽房环境实测条件：TXW828-E016，固件psram_320M + sysclk_192M + Flash_60M，82X学习板作STA连接路由器（82X端加30dB衰减），TX开聚合、RX不开聚合：

两点结论：

1. 流量随CPU占用率近似线性下降：总占用率到80%时TCP吞吐只剩空载的约1/3，UDP RX几乎断流。网络产品调优的第一步是确认打流时CPU Loading余量充足（建议业务预留后<60%）。
2. 作为对照，同一平台空载下对比PSRAM时钟64~320MHz，吞吐仅小幅波动（数据见5.1节）——PSRAM时钟对吞吐影响相对有限，CPU负载才是主要矛盾。

4. Flash时钟调优（makecode.ini / ll_xip_clock_init）

4.1 原理

CodeType=1（SPI）时，应用代码从SPI Flash XIP就地执行。CPU取指、取中断向量、常量数据都经过SPI Flash总线，Flash时钟过低是"系统时钟已拉满但吞吐仍上不去"的常见根因。

4.2 配置方法一：makecode.ini（启动时生效）

makecode.ini（工程目录下，随固件打包的参数）[SPI]段中的SPI_CLK_MHZ字段决定Flash工作时钟，取值为16进制、单位MHz。以FPV工程（txw82xApp/makecode.ini）为例，默认0x3c即60MHz：

SPI_CLK_MHZ=3c                      ; spi clk : 60Mhz

4.3 配置方法二：启动后运行时提频（ll_xip_clock_init）

除makecode.ini外，SDK提供运行时调整接口（sdk/include/dev/xspi/hg_xspi_flash.h:69）：

int ll_xip_clock_init(int clk_mhz);

• clk_mhz = 0：使用makecode.ini配置的频率。
• clk_mhz = 其他值：使用传入频率，单位MHz、10进制，如ll_xip_clock_init(80)即运行时提到80MHz。

返回0成功；非0表示校准失败，Flash保持原频率。

用法示例——makecode.ini保持保守的60MHz兜底，应用初始化时再提频：

if (ll_xip_clock_init(80) != 0) {
    // 校准失败，Flash保持原频率
}

4.4 调优建议

1. 每次提频后用AT+PING、iperf、长时间老化验证稳定性；出现启动失败或数据异常时回调一档（推荐值需按FLASH型号、PCB走线、高低温表现据实调整）。
2. 代码量大、中断密集的应用，可将热点函数放入SRAM/PSRAM执行：__ram（SRAM代码段宏，见txw82xApp/sys_config.h:15）。

Flash时钟60MHz→80MHz的实测收益（sysclk=240MHz、PSRAM=320MHz，与3.4节同批对比测试，对比图见3.4节）：

两项提升叠加（sysclk 192MHz+Flash 60MHz → 240MHz+80MHz）：TCP RX +11.9%、TCP TX +29.8%、UDP TX +27.9%，UDP RX基本持平——系统时钟与Flash时钟的收益可以叠加，高吞吐场景建议同时提升。

5. PSRAM时钟与内存布局调优

5.1 PSRAM时钟

• 初始化入口：sdk/chip/txw82x/system0.c:351

  //  240M， 320M, 274M, 160M... 内部只有几个挡位，匹配最接近的配置
  int psram_heap_size = psram_auto_init(0, 320 * 1000000);


• SDK默认初始化320MHz（不同的芯片型号对应的PSRAM最高工作时钟亦有差异），一般无需下调。

• AT+SYSDBG=cache,1可打印PSRAM访问效率（sys_psram_eff_static），命中率过低说明访问模式不友好。

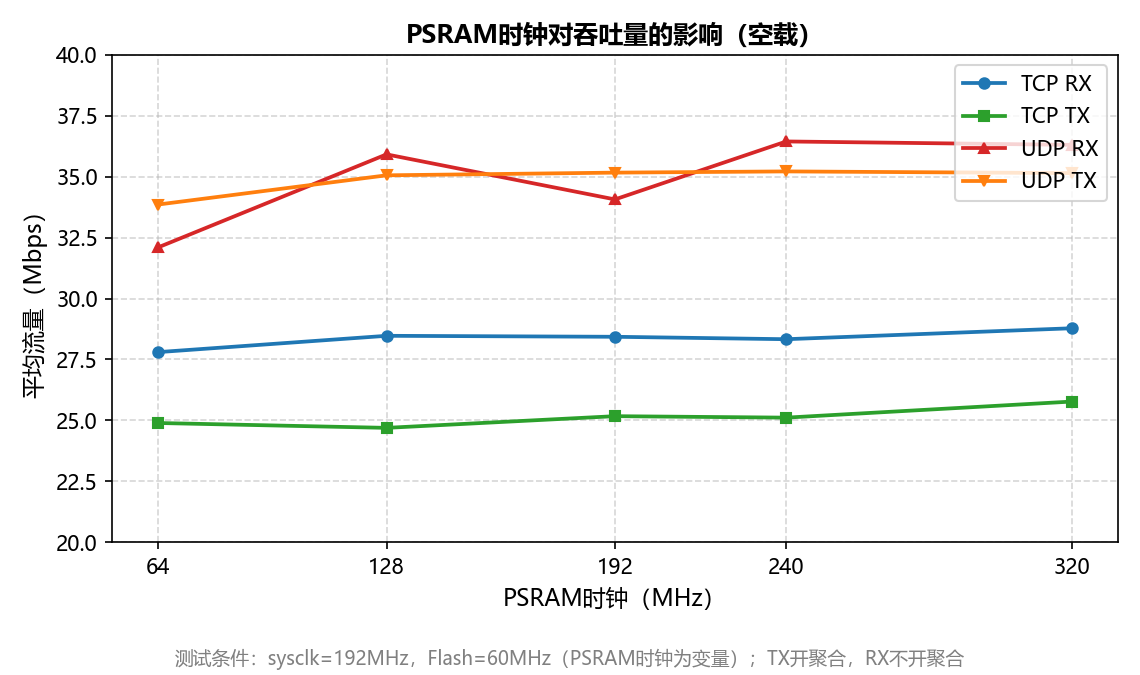

PSRAM时钟对吞吐量的实测影响（空载，屏蔽房环境，TXW828-E016，82X作STA连接路由器打流，平均流量单位Mbps；sysclk=192MHz、Flash=60MHz，TX开聚合、RX不开聚合）：

可见PSRAM时钟从64MHz提到320MHz，TCP吞吐变化不足1.1Mbps，UDP RX提升约4Mbps且主要集中在128MHz以内——时钟低于128MHz时UDP下行略有损失，128MHz以上收益趋平。默认320MHz是合理配置；仅在信号质量/功耗受限时降挡，并尽量不低于128MHz。

5.2 Cache配置（SYS_CACHE_ENABLE）

• sys_config.h中SYS_CACHE_ENABLE 1（FPV工程默认开启）。
• 开启PSRAM_HEAP后，system0.c: cache_open_psram()会把PSRAM区映射进DCache（32字节burst），网络大缓冲（SKB池、lwIP内存）放PSRAM必须依赖该Cache才不拖慢CPU。网络类产品保持SYS_CACHE_ENABLE=1。
• CPU1侧DMA一致性由CONFI_CORE_DCACHE_MAINT_EN 1保证，勿关闭。

5.3 内存布局与网络缓冲

txw82xApp/sys_config.h中定义（CPU1资源从CPU0在system0.c: sys_start_cpu1()中分配传入）：

调优建议：

1. 开RX聚合或AP带多STA时，把CONFIG_CORE_RXBUF_SIZE提到18~34KB。
2. 吞吐不稳、AT+SYSDBG=heap,1显示skb池水位接近上限时，增大CONFIG_CORE_SKB_POOL_SIZE（每增100KB约消耗PSRAM 100KB）。
3. 1080P等PSRAM紧张的场景，优先保证视频AV堆，其次SKB池；两者合计不要超过PSRAM实际容量减去AURPC_PSRAM_HEAP_SIZE(30KB)等保留项。

5.4 PSRAM带宽占用对流量的影响

SKB池、视频帧、lwIP缓冲都位于PSRAM，当视频读写、LCD显存刷新、大块memcpy等业务挤占PSRAM总线带宽时，网络收发会受到影响，评估时不能只看CPU占用率。

评估方法：构造一个按目标百分比（间隔20%为一档）m2m dma 占用PSRAM总线的带宽模拟线程，启动后系统出现对应的带宽模拟任务，按目标百分比持续读写PSRAM；打流期间从周期打印的PSRAM请求统计中记录读/写带宽，按下列公式核算实际占用率（带宽、占用稳定后再开始打流）：

PSRAM总线带宽上限 ≈ MIN(3 × SYSCLK, PSRAM接口带宽)
示例：TXW828-E016（16线，SYSCLK=192MHz，PSRAM时钟320MHz）≈ 3 × 192M = 576MB/s
总线占用率 = (读速度 + 写速度) / 576MB/s

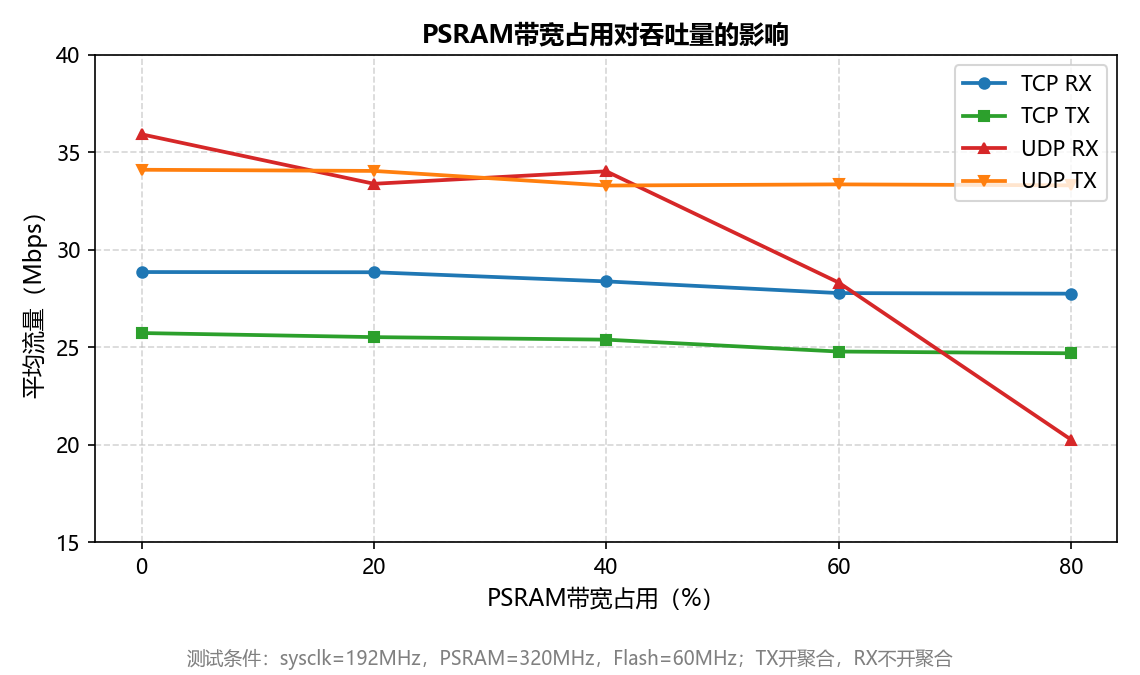

实测数据（空载CPU，屏蔽房环境实测，TXW828-E016，82X作STA连接路由器打流，平均流量单位Mbps；实测占用为打流期间统计值；sysclk=192MHz、PSRAM=320MHz、Flash=60MHz，TX开聚合、RX不开聚合）：

结论与建议：

1. TCP对PSRAM带宽占用不敏感：占用80%时TCP RX仅下降约4%（28.9→27.8Mbps），TCP的重传与拥塞控制能吸收总线争用带来的波动。
2. UDP下行在占用超过60%后明显劣化：80%时UDP RX从35.9降至20.3Mbps（约-44%）且波动加大；UDP TX基本不受影响。图传等UDP大流量场景对此要特别留意。
3. 视频类大流量应用应为网络预留PSRAM带宽：视频码率+录卡写入等PSRAM访问总占用建议控制在60%以内；超出时优先降码率/帧率或降低分辨率。评估业务时，可将带宽模拟与真实业务叠加做iperf验证。

6. WiFi TX/RX聚合调优（重点）

6.1 原理

802.11n聚合（A-MPDU）把多个报文合成一个物理帧发送，一次块确认（Block ACK）确认多个报文，大幅摊薄帧间隔与应答开销。开聚合吞吐显著提升，但聚合等待会增大时延；关聚合则时延小、吞吐低。

6.2 配置方法

在project_config.h/sys_config.h中定义宏，工程初始化代码wifi.c会自动应用（project/demo/fpv/txw82x/txw82xApp/wifi.c:81）：

#if WIFI_TX_AGG_EN == 0
    lmac_set_aggcnt(ops, 0);        // 关闭TX聚合
#endif
#if WIFI_RX_AGG_EN == 0
    lmac_set_rx_aggcnt(ops, 0);     // 关闭RX聚合
#endif

SDK默认值与demo实践：

6.3 相关API（sdk/include/lib/lmac/lmac.h）

6.4 场景建议

7. WiFi射频与MAC层调优

以下宏均在sys_config.h定义、wifi.c: sys_wifi_parameter_init()统一应用，多数也有对应的运行时API可动态调整：

运行时观测接口：lmac_get_per(ops, mac)（误包率）、lmac_get_tx_datarate、lmac_get_sta_snr、AT+SYSDBG=umac,1（WiFi协议栈状态周期打印）。

8. lwIP协议栈调优

8.1 配置文件与优先级

• 主配置：sdk/lib/net/lwip/src/include/lwipopts.h，所有参数均为#ifndef包裹，工程可在sys_config.h/编译选项中直接覆盖，无需改SDK源码。
• lwipopts.h按是否定义IP_NAT、以及工程sys_config.h中PSRAM_HEAP是否开启，自动切换两套配置。

8.2 SDK默认值 vs PSRAM优化值（FPV工程 txw82xApp/sys_config.h:483）

开启PSRAM_HEAP后自动生效第二列（大缓冲配置）：

未开启PSRAM时若要提升吞吐，可在工程配置中手动覆盖（注意SRAM预算，每1个pbuf约1.5KB）：

#define PBUF_POOL_SIZE          16
#define TCP_SND_BUF             (8*TCP_MSS)
#define TCP_WND                 (8*TCP_MSS)
#define MEMP_NUM_TCP_SEG        32
#define DEFAULT_TCP_RECVMBOX_SIZE  20
#define TCPIP_MBOX_SIZE         128

8.3 其他关键点

1. 窗口缩放：基础配置LWIP_WND_SCALE=0（仅NAT时为1、scale=3）。要与高速PC对端传大文件，建议开启：

   #define LWIP_WND_SCALE   1
   #define TCP_RCV_SCALE    2    // 窗口最大 = TCP_WND << 2


2. 线程优先级：TCPIP_THREAD_PRIO默认OS_TASK_PRIORITY_ABOVE_NORMAL。视频编码等CPU密集任务不要高于TCPIP线程，否则收发包被饿死。

3. 关闭调试：量产关闭LWIP_DEBUG与打印（SYS_DISABLE_PRINT），高流量下打印本身就会造成丢包；CPU余量大时可评估开启LWIP_CHECKSUM_ON_COPY减半校验计算。

4. UDP大流量（如图传）：DEFAULT_UDP_RECVMBOX_SIZE与PBUF_POOL_SIZE决定抗突发能力；应用侧读socket要快于收包速率，否则池耗尽丢包。

9. 调优流程与验证方法

9.1 标准调优流程

基线测试(AT+IPERF2) → SYSDBG定位瓶颈 → 按层调整配置 → 复测对比 → 老化与高低温验证

9.2 测试命令

9.3 症状→对策速查

10. 场景化推荐配置

10.1 IPC摄像头连路由器（云存储/预览，吞吐优先）

// project_config.h
#define DEFAULT_SYS_CLK            (192*1000000)
#define PSRAM_HEAP                              // 必开
#define WIFI_TX_AGG_EN             1
// WIFI_RX_AGG_EN保持默认0（IPC demo亦未开启）；需提升下行且RXBUF≥18KB时再打开
#define CONFIG_CORE_RXBUF_SIZE     (18*1024)    // 可选，开RX聚合的前提
#define CONFIG_CORE_SKB_POOL_SIZE  (200*1024)
#define WIFI_PREVENT_PS_MODE_EN    1
#define WIFI_PS_NO_FRM_LOSS_EN     1
// makecode.ini: SPI_CLK_MHZ=0x3c（参照FPV工程）

lwIP用PSRAM_HEAP自动优化配置（第8.2节第二列），可再叠加窗口缩放。

10.2 FPV图传连手机热点（时延优先）

#define DEFAULT_SYS_CLK            (192*1000000)
#define WIFI_TX_AGG_EN             0
#define WIFI_RX_AGG_EN             0
#define WIFI_HIGH_PRIORITY_TX_MODE_EN  1     // EDCA高优先级
#define RATE_CONTROL_SELECT        3
// lwIP: 缓冲取基础默认即可，UDP图传加大 DEFAULT_UDP_RECVMBOX_SIZE=32

10.3 电池类低功耗设备（小流量上报）

#define DEFAULT_SYS_CLK            (120*1000000)   // 或按功耗实测选更低
#define WIFI_TX_AGG_EN             0
#define WIFI_RX_AGG_EN             0
// 不开PSRAM_HEAP，lwIP基础默认；上报瞬时数据可临时调大TCP_SND_BUF=4*MSS保持

11. 附录：参数速查表

以上默认值采集自TXW82x_V2.7.1 SDK源码（sdk/lib/net/lwip/src/include/lwipopts.h、project/demo/fpv/txw82x/txw82xApp/sys_config.h、project/demo/fpv/txw82x/txw82xApp/makecode.ini、sdk/demo/ipc_720p_demo/ipc_720p_config.h、sdk/chip/txw82x/system0.c等），如与最新SDK有出入，以代码为准。

本文档由SDK源码扫描生成，配置示例均标注来源文件，修改前请阅读对应文件内的原始注释。
