TXW81x LCD FAQ

泰芯半导体LOGO 2022版本透明底

责任与版权

修订记录

日期	版本	描述	修订人
2026-04-13	V1.5	增加mcu屏幕自旋转和斜切线处理	Ethan

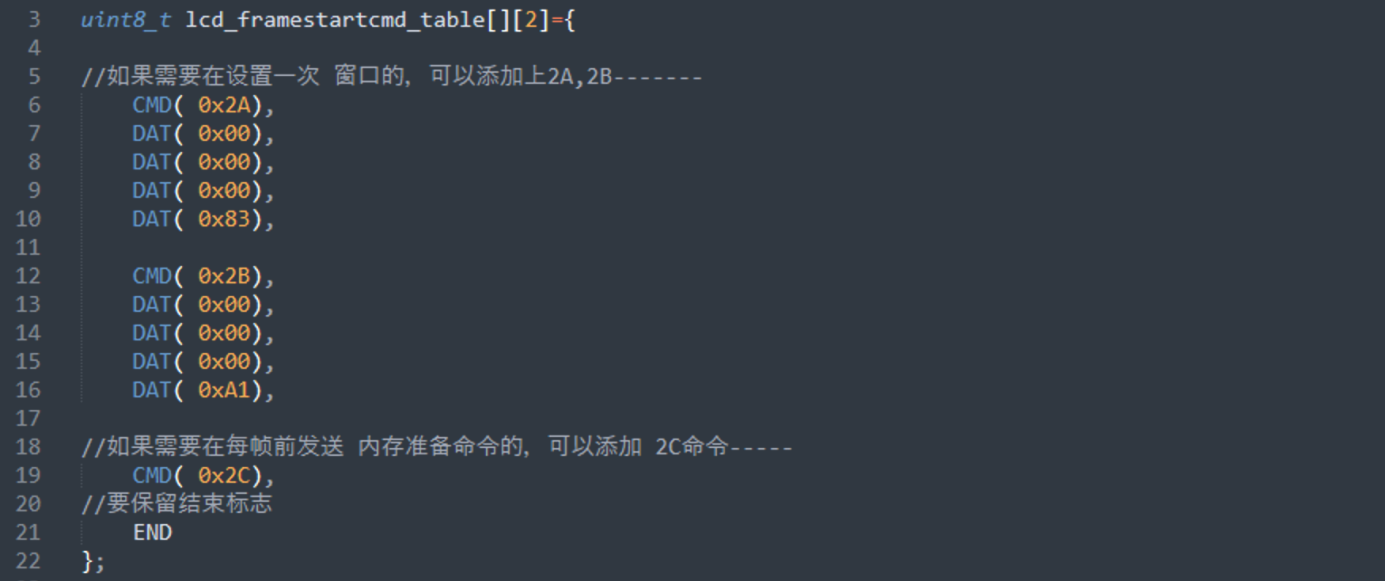

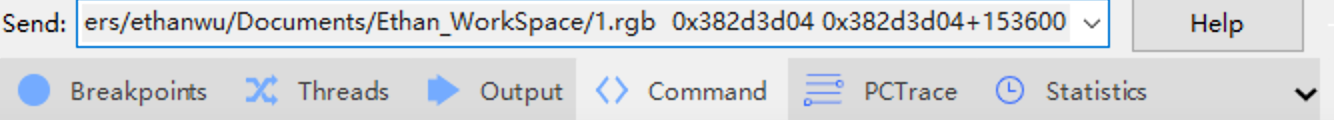

2026-02-25	V1.4	补充显存dump,rgb抖动,scale2/3异常，jpg解码异常，dcache操作，mcu屏帧间命令	Ethan
2025-04-11	V1.3	补充spilcd介绍	Ethan
2025-02-25	V1.2	补充介绍	Ethan
2024-08-26	V1.1	LCD_FAQ初始版	Ethan

1. 配置新屏幕流程

1.1. 简要说明

大致分为屏驱IO配置，LCDC驱动配置，显存配置，屏幕旋转配置。在此之前请先阅读屏幕规格书确定屏幕接口。

Note：下面基于FPV-V2.5.3.7-31224 SDK讲解。不同版本SDK会有一定差别。

1.2. 屏驱IO配置

主要是在project_config.h中操作，需要配置屏幕的控制信号口，数据输出口。

如果IO口有用到PB和PC口，VCAM_EN确保使能，否则部分PB PC口没有电平输出。

PB6-PB15、PC0-PC5是由VCAM电压供给。

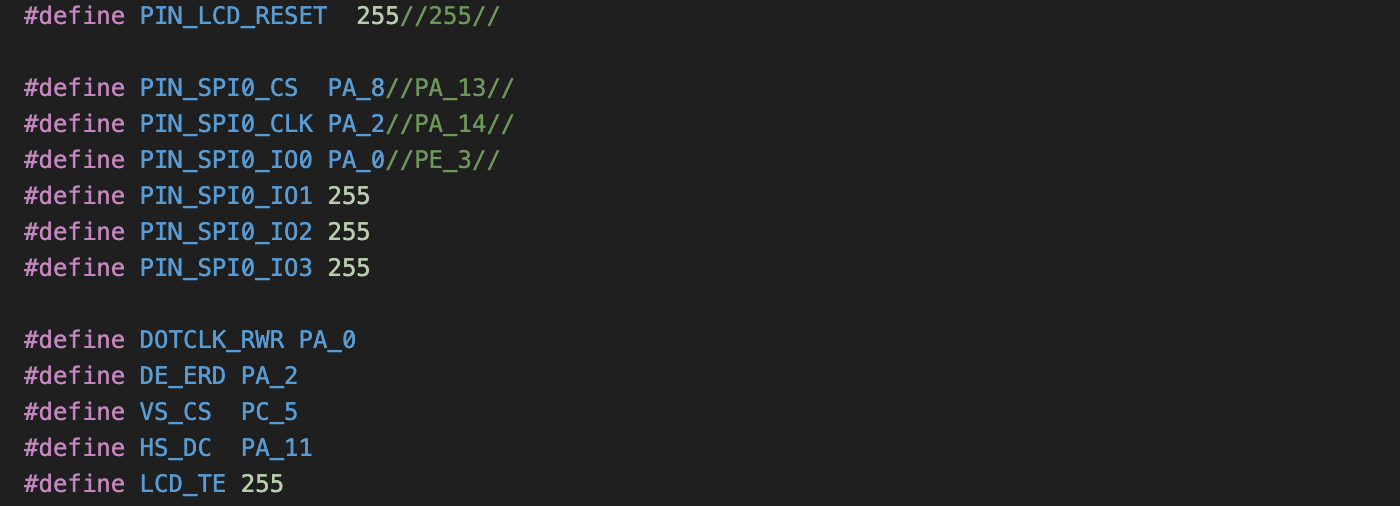

控制信号口：左侧rgb，右侧mcu。

PIN_LCD_RESET //复位引脚设置(有背光控制的，可以参考复位引脚设置)

DOTCLK_PWR //RGB屏幕的DOTCLK像素时钟引脚，MCU屏幕则为WR写信号引脚

DE_ERD //RGB屏幕的DE同步引脚，MCU屏幕则为RD读信号引脚

VS_CS //RGB 屏幕的VS帧同步引脚，MCU屏幕则为CS片选引脚

HS_DC //RGB屏幕的HS行同步引脚，MCU屏幕则为DC命令数据选择引脚

LCD_TE //MCU屏幕的TE信号输出引脚

Note：如果所选的RGB屏幕是非直驱式，如7701这类驱动芯片，还需要额外配置SPI口用于屏驱芯片寄存器初始化。不使用的引脚配置255。

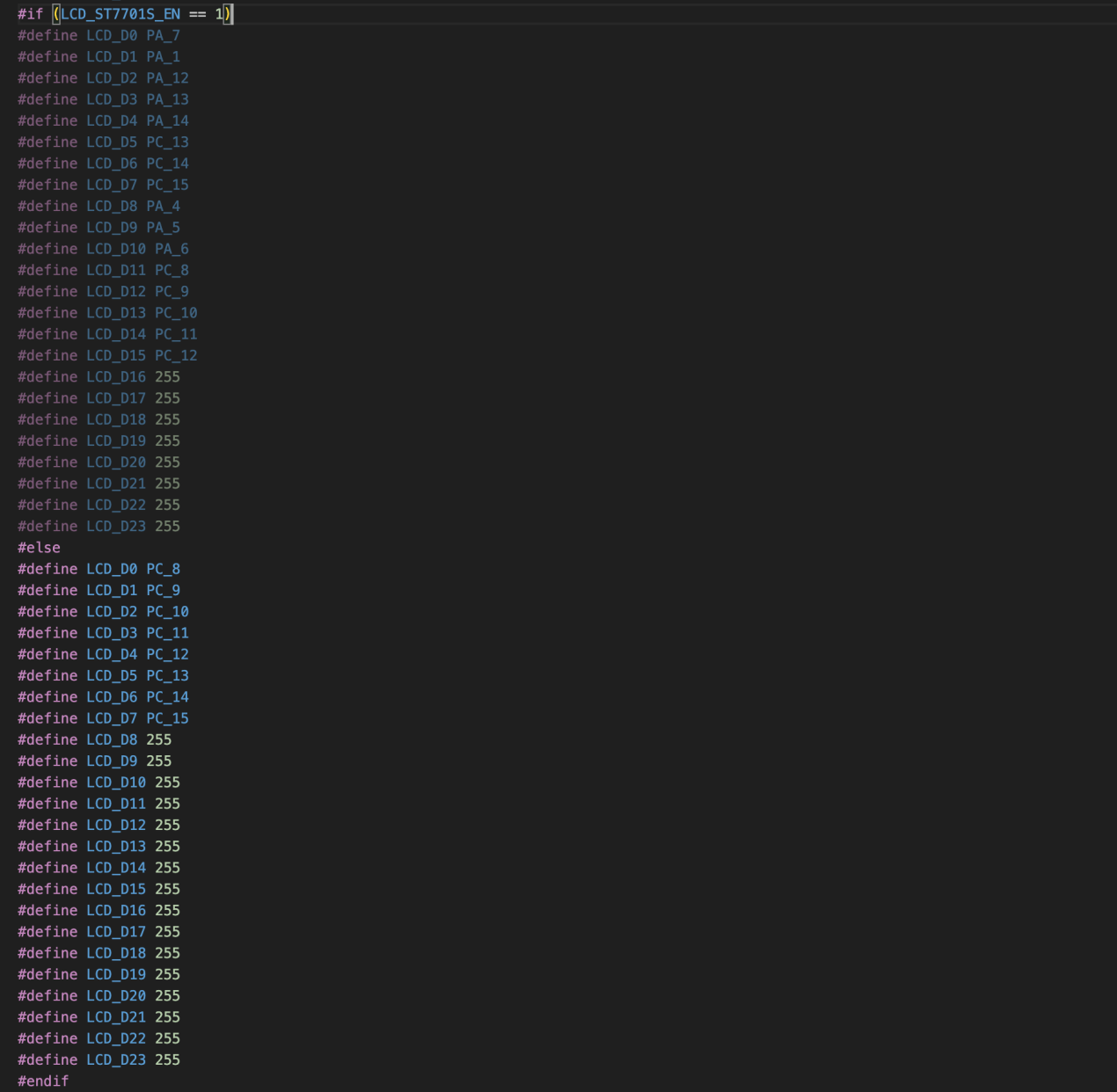

数据输出信号口：看屏幕配置的是几线模式，就配置几个数据口。

Note：没修改颜色顺序的情况。

RGB888 24位线宽，LCD_D0~D23对应为B0~B7 G0~G7 R0~R7
RGB666 18位线宽，LCD_D0~D17对应为B0~B5 G0~G5 R0~R5
RGB565 16位线宽，LCD_D0~D15对应为B0~B4 G0~G5 R0~R4
MCU8080 接口如8位线宽，则默认接LC_D0~D7

1.3. LCDC驱动配置

可以在sdk/lib/bus/spi/lcd文件夹下copy一份驱动配置文件进行修改。

RGB屏幕可以参考st7701s.c

MCU屏幕可以参考st7789v_mcu.c

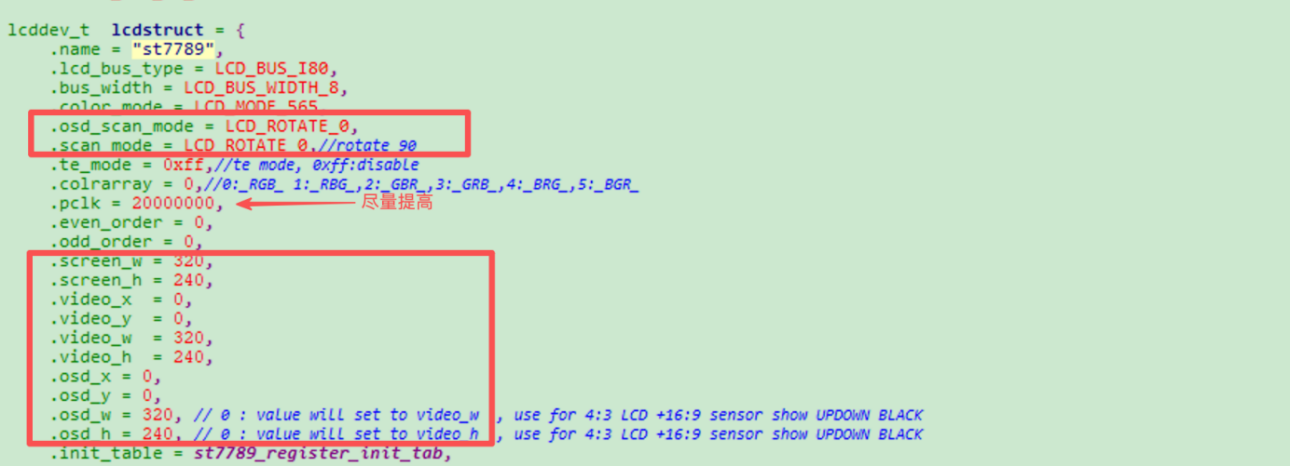

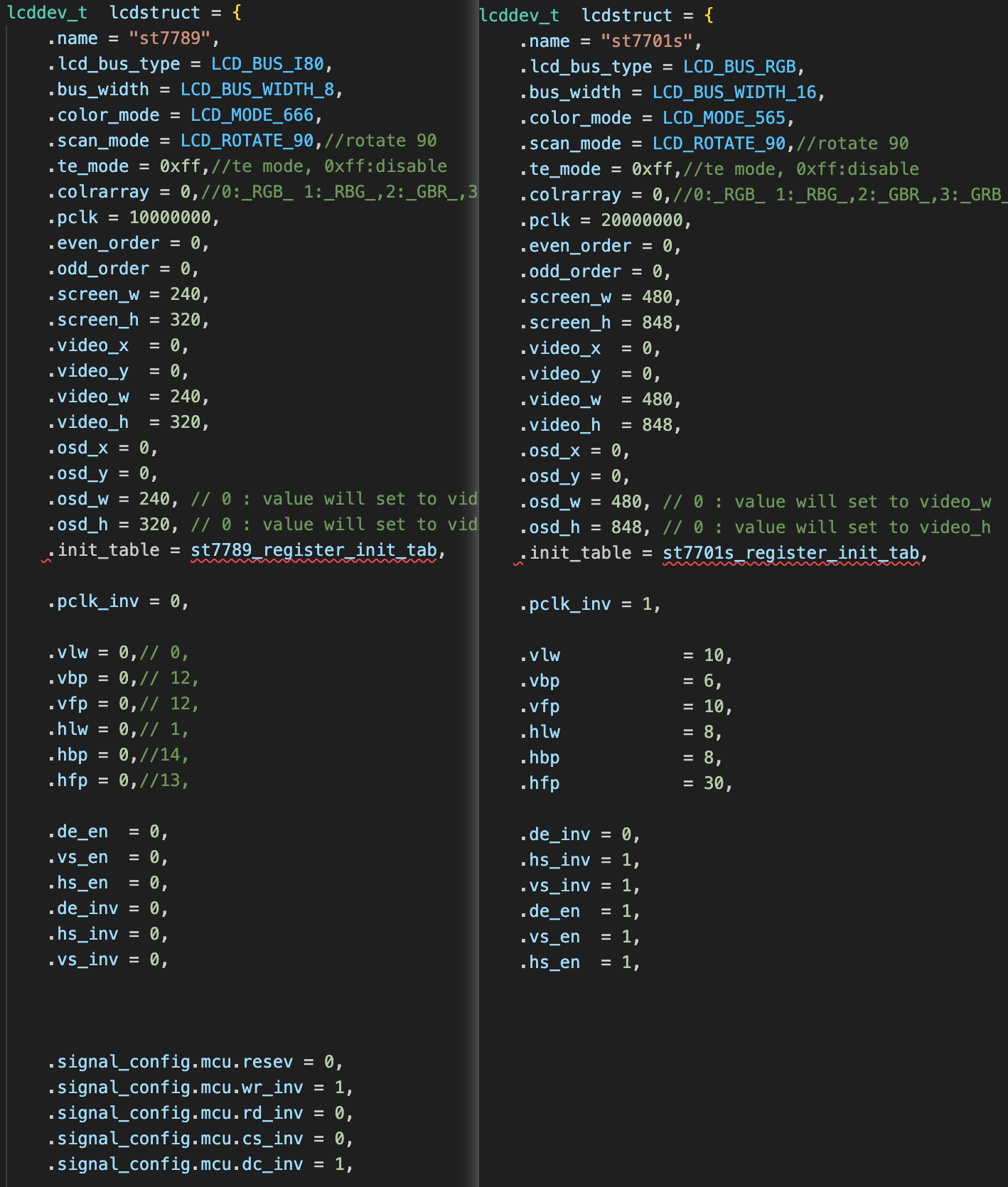

主要配置：

lcd_bus_type //lcd总线类型选择是RGB 还是MCU接口

bus_width //lcd 总线宽度，8线，16线，18线，24线

color_mode //颜色模式，rgb565 ,rgb666 ,rgb888

scan_mode //video层旋转角度

//在lcd.c初始化时会被lcdc_set_rotate_mirror接口调用

te_mode //没用到不用管

colrarray //颜色顺序不需修改默认就可以

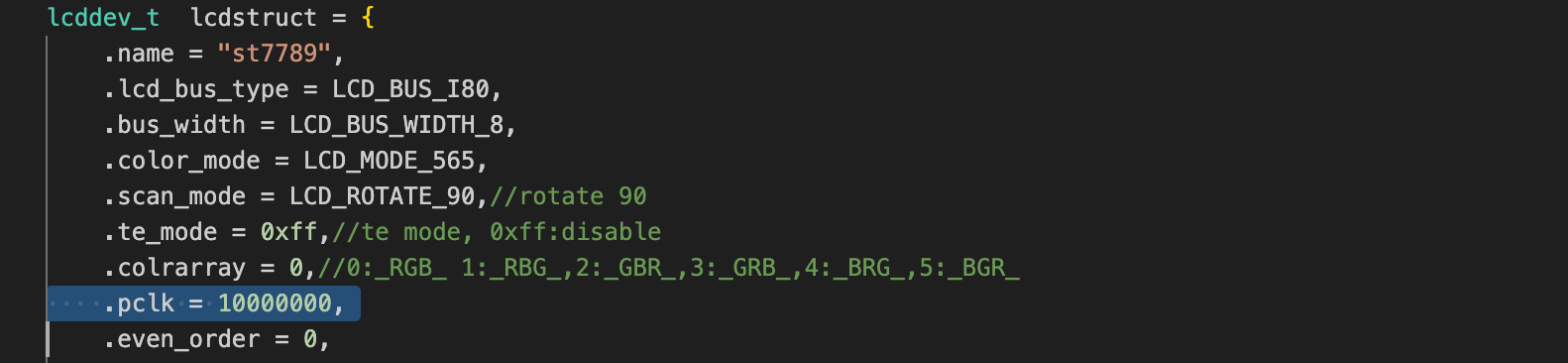

pclk //RGB接口的时候是像素时钟速率，MCU接口时是WR写信号速率.

//需要根据屏幕规格书选择合适的速率!

screen_w/h //屏幕实际宽高设置

video_w/h //Video数据宽高

video_x/y //Video开始坐标默认0，0即可

osd_w/h //OSD数据宽高

osd_x/y //Osd开始坐标默认0，0即可

init_table //屏幕寄存器初始化表RGB非直驱屏幕和MCU屏幕都需要配置.

//可以找屏幕供应商索取,RGB直驱屏幕直接NULL就可以了

pclk_inv //RGB屏幕像素同步时钟是否反向,显示异常的时候可以反向试试

vlw,vbp,vfp,hlw,hbp,hfp //是RGB屏幕相关的无效行,无效列，有效区域设置

//需要阅读lcd规格书，或者找屏幕供应商获取

de_en //DE使能（需要用到DE同步模式使能）

vs_en //VSYNC使能

hs_en //HSYNC使能

de_inv //DE是否反向

hs_inv //HSYNC是否反向

vs_inv //VSYNC是否反向

mcu.resev //保留位不用管.以下是MCU接口屏幕相关配置RGB屏幕忽略

mcu.wr_inv //WR是否反向

mcu.rd_inv //RD是否反向

mcu.cs_inv //CS是否反向

mcu.dc_inv //DC是否反向

1.4. 显存配置

Vedio和OSD层显存配置

OSD编码BUF设置

LVGL缓存配置

设置Vedio层显存和OSD层显存大小。

显存大小通过修改lcd.h文件中SCALE_HIGH和SCALE_WIDTH宏实现。

//lcd.h

…

#define SCALE_WIDTH 320 // video旋转后拉伸的宽度,如果是旋转90度，这里是实际屏幕的高

#define SCALE_HIGH 240 // video旋转后拉伸的高度，如果旋转 90度，这里是实际屏幕的宽

#define PHOTO1_W 320 // video层photo1 宽度

#define PHOTO1_H 240 // video 层photo1 高度

Vedio显存定义在lcd.c中,有3 buff和4buff看需要选择buff数量或者直接默认。

//lcd.c

uint8 video_psram_config_mem[SCALE_CONFIG_W*SCALE_HIGH+SCALE_CONFIG_W*SCALE_HIGH/2]

uint8 video_psram_config_mem1[SCALE_CONFIG_W*SCALE_HIGH+SCALE_CONFIG_W*SCALE_HIGH/2]

uint8 video_psram_config_mem2[SCALE_CONFIG_W*SCALE_HIGH+SCALE_CONFIG_W*SCALE_HIGH/2]

uint8 video_psram_config_mem3[SCALE_CONFIG_W*SCALE_HIGH+SCALE_CONFIG_W*SCALE_HIGH/2]

//video 层photo1 decode buf

uint8 video_decode_config_mem[SCALE_PHOTO1_CONFIG_W*PHOTO1_H+SCALE_PHOTO1_CONFIG_W*PHOTO1_H/2]

uint8 video_decode_config_mem1[SCALE_PHOTO1_CONFIG_W*PHOTO1_H+SCALE_PHOTO1_CONFIG_W*PHOTO1_H/2]

uint8 video_decode_config_mem2[SCALE_PHOTO1_CONFIG_W*PHOTO1_H+SCALE_PHOTO1_CONFIG_W*PHOTO1_H/2]

OSD层显存定义在lv_port_disp.c中。

//lv_port_disp.c

uint8_t osd_menu565_buf[SCALE_HIGH*SCALE_WIDTH*2] __attribute__ ((aligned(4),section(".psram.src")));;

OSD编码BUF是pingpang buf,会把OSD显存数据压缩到OSD编码BUF中。

详细压缩规则可以查看《TXW81x 视频方案开发指南》。

//interface_mgnt.c

uint8_t osd_encode_buf[110*1024] __attribute__ ((aligned(4),section(".psram.src")));

uint8_t osd_encode_buf1[110*1024] __attribute__ ((aligned(4),section(".psram.src")));

Note:

如果OSD颜色复杂则需要加大编码BUF，防止编码数据不全，LCD显示异常。

LVGL缓存，由行宽列高决定，设置MY_DISP_HOR_RES和MY_DISP_VER_RES宏定义。目前配置的是10行。

//lv_port_disp.h

#define MY_DISP_HOR_RES 240 //设置成实际屏幕宽度

#define MY_DISP_VER_RES 320 //设置成实际屏幕高度

#define LV_VER_RES_MAX 240

#define LV_COLOR_DEPTH 16

//lv_port_disp.c

static lv_disp_draw_buf_t draw_buf_dsc_1;

/*A buffer for 10 rows 看内存使用情况可以酌情增加,sram不够可以修改到psram上*/

static lv_color_t buf_1[MY_DISP_HOR_RES * 10];

/*Initialize the display buffer*/

lv_disp_draw_buf_init(&draw_buf_dsc_1, buf_1, NULL, MY_DISP_HOR_RES * 10);

Note:

LVGL缓存buf1放到PSRAM中，只需数组末尾跟OSD显存一样添加修饰词即可

__attribute__ ((aligned(4),section(".psram.src")));

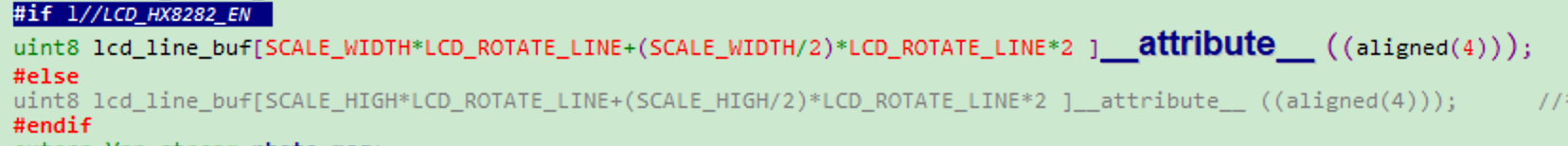

如果是横屏需要额外注意lcd_line_buf配置,这部分跟旋转相关，默认32行，行宽需要以实际屏幕行宽为准,设置不对会存在系统崩溃的情况。

SDK中有一个HX8282横屏配置，可以参考LCD_HX8282_EN宏包裹的相关处理。

#define LCD_ROTATE_LINE 32

#if LCD_HX8282_EN

uint8 lcd_line_buf[SCALE_WIDTH*LCD_ROTATE_LINE+(SCALE_WIDTH/2)*LCD_ROTATE_LINE*2 ]__attribute__ ((aligned(4)));

#else

uint8 lcd_line_buf[SCALE_HIGH*LCD_ROTATE_LINE+(SCALE_HIGH/2)*LCD_ROTATE_LINE*2 ]__attribute__ ((aligned(4)));

#endif

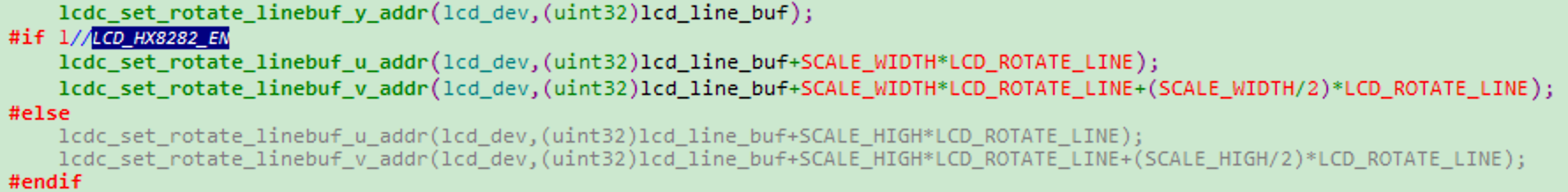

//Lcd.c->lcd_module_run

#if LCD_HX8282_EN

lcdc_set_rotate_linebuf_u_addr(lcd_dev,(uint32)lcd_line_buf+SCALE_WIDTH*LCD_ROTATE_LINE);

lcdc_set_rotate_linebuf_v_addr(lcd_dev,(uint32)lcd_line_buf+SCALE_WIDTH*LCD_ROTATE_LINE+(SCALE_WIDTH/2)*LCD_ROTATE_LINE);

#else

lcdc_set_rotate_linebuf_u_addr(lcd_dev,(uint32)lcd_line_buf+SCALE_HIGH*LCD_ROTATE_LINE);

lcdc_set_rotate_linebuf_v_addr(lcd_dev,(uint32)lcd_line_buf+SCALE_HIGH*LCD_ROTATE_LINE+(SCALE_HIGH/2)*LCD_ROTATE_LINE);

#endif

1.5. 屏幕旋转配置

Lcd屏幕旋转分为，OSD层的软件旋转和Vedio层的硬件旋转。

OSD层的软件旋转是通过LVGL实现的。

最终是操作lv_hal_disp.c文件中的rotated变量，设置lvgl的旋转角度90，180，270。

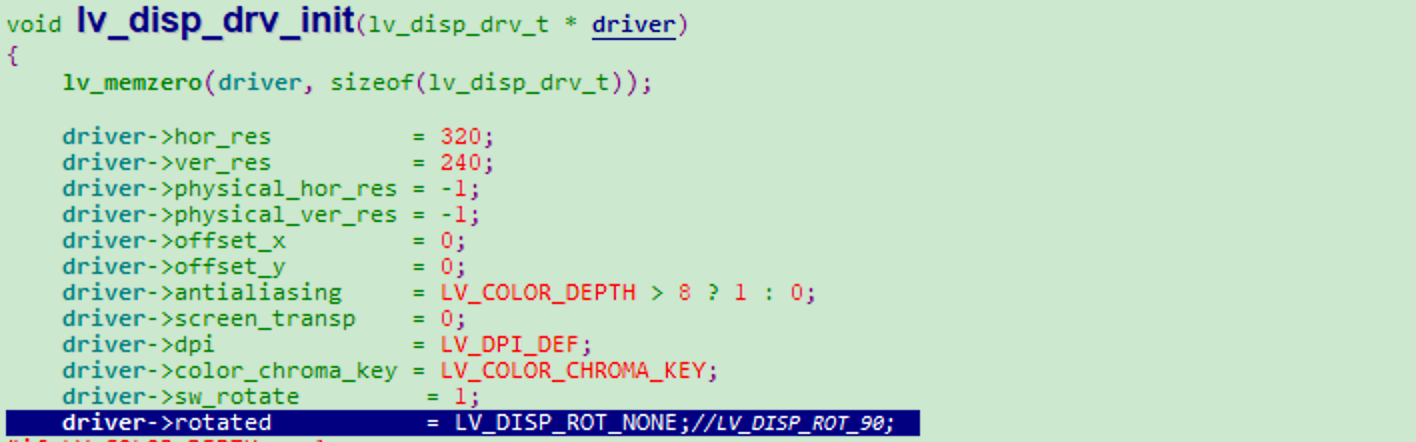

void lv_disp_drv_init(lv_disp_drv_t * driver)

{

…

//soft rotate

driver->sw_rotate = 1;

driver->rotated = LV_DISP_ROT_90;

…

}

Note:

不生效时有可能外面又设置了一次rotated变量，不同版本sdk会有差别

Vedio层的硬件旋转，支持90，180，270,通过下面接口

lcdc_set_rotate_mirror(lcd_dev,0,LCD_ROTATE_90);

可以参考user_demo.c中进入home界面的调用逻辑。

Vedio层设置180度旋转有别其他角度旋转，YUV偏移发生变化需要特别注意。

参考lcd.h中定义的宏LCD_SET_ROTATE_180是如何设置180度video旋转。

//->Lcd.h

……

#define LCD_SET_ROTATE_180 1

#if LCD_SET_ROTATE_180

#define Y_OFFSET SCALE_CONFIG_W*(SCALE_HIGH-1)

#define UV_OFFSET ((SCALE_CONFIG_W/2+3)/4)*4 * (SCALE_HIGH/2-1)

#define DEC_Y_OFFSET PHOTO1_W*(PHOTO1_H-1)//428*(240-1)

#define DEC_UV_OFFSET ((SCALE_PHOTO1_CONFIG_W/2+3)/4)*4 * (PHOTO1_H/2-1) //160*119//216*(119)

#else

……

#endif

Note:

屏幕配置基本完成，剩下的就是编译测试屏幕。

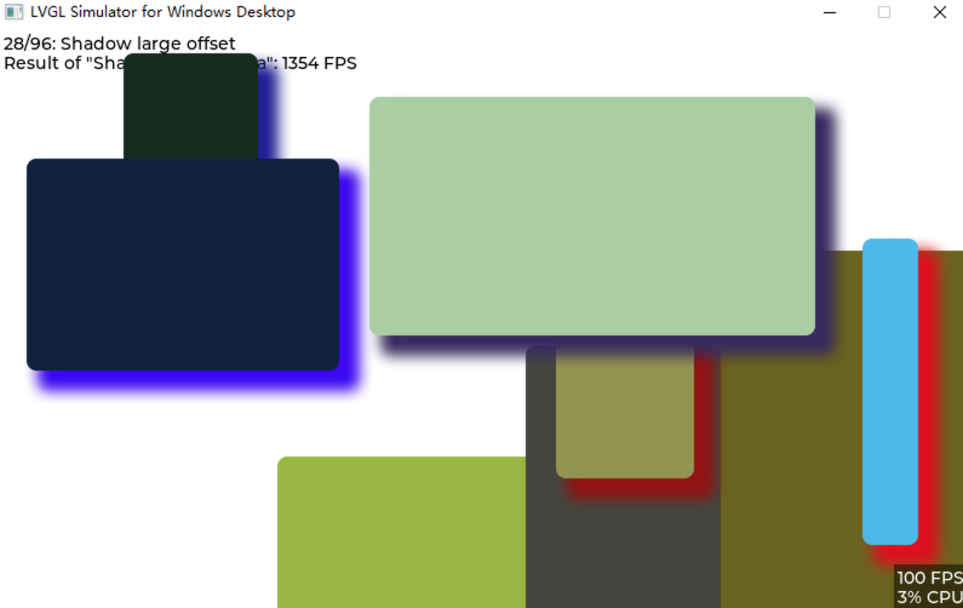

1.6. 跑一个LVGL测试demo验证屏幕

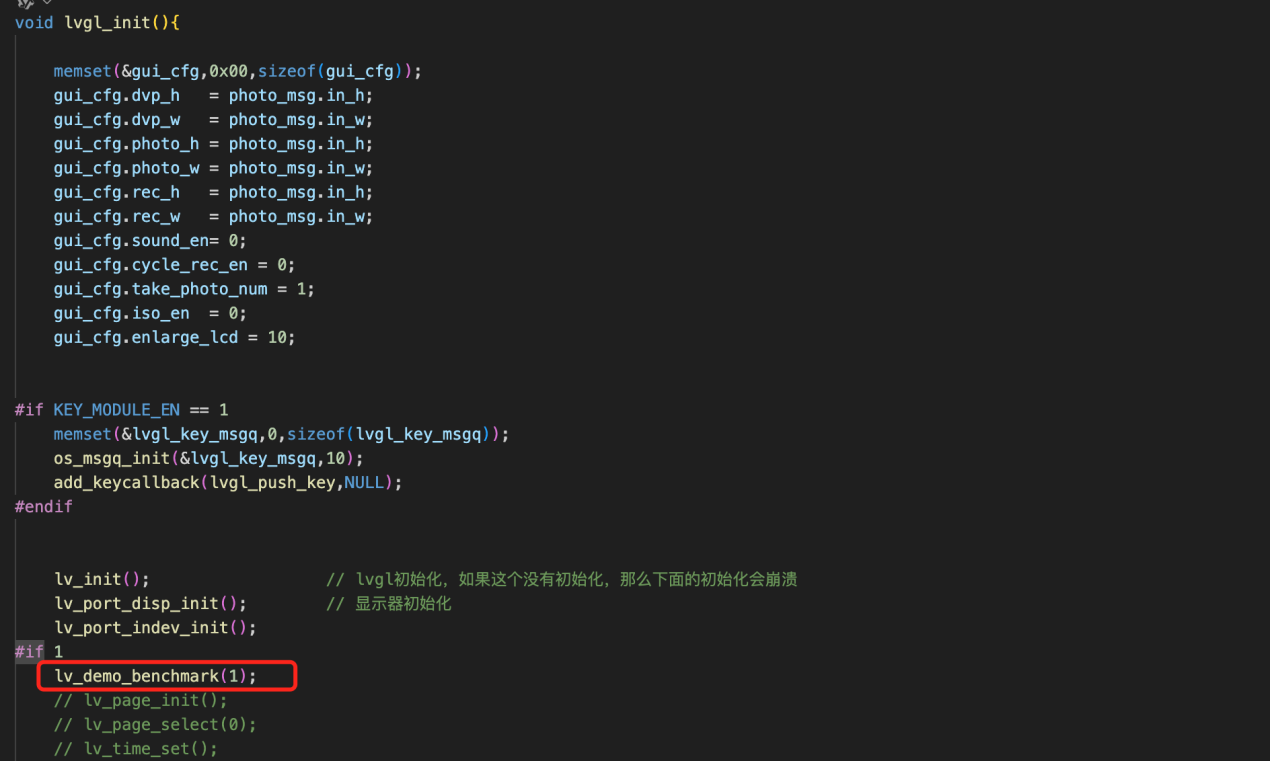

interface_mgnt.c添加一个lvgl测试demo,benchmark。

编译测试屏幕是否正常运行。

2. SDK FPV-2.5.3-29936屏幕配置RGB或MCU接口异常不生效

这个版本sdk，可能会遇到按上面配置步骤屏幕无法正常点亮问题！原因是这版sdk在lcd.c初始化末尾部分,强制设置了mcu接口6线模式，需屏蔽处理！

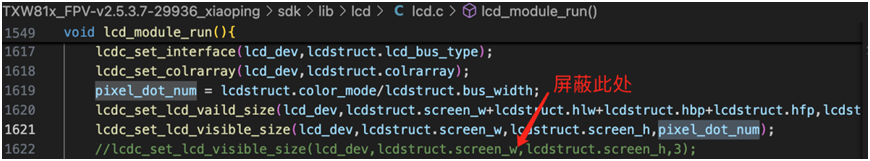

屏蔽强制设置像素clk数量，改成由颜色模式和总线宽度计算。

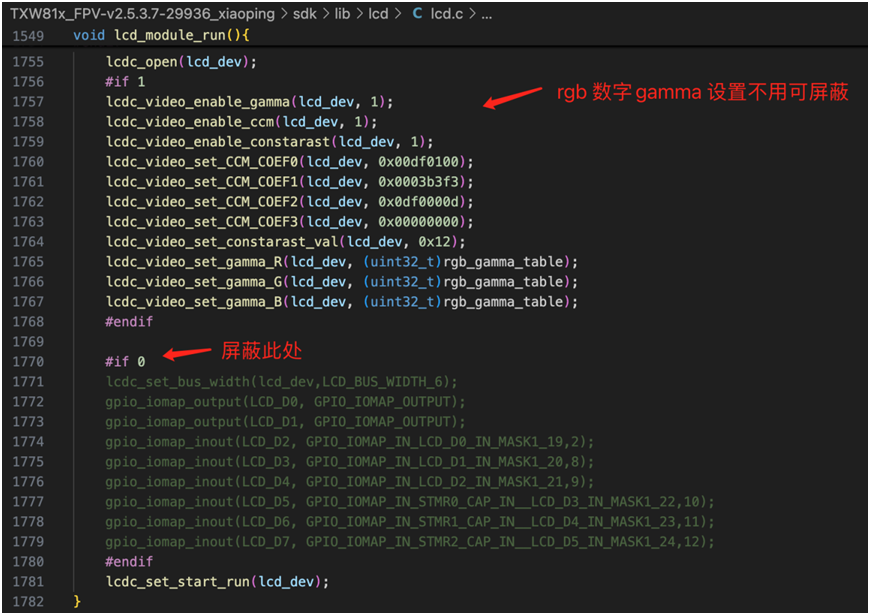

屏蔽此处重复设置lcdc 总线宽度6线，data引脚重定义。

Note：此处是因为开发板硬件接口固定，ST7789寄存器设置成mcu 6线接口，data数据口是要接d2_d7。这里为了兼容硬件，所以重复设置了一次！

3. MCU屏幕TE防撕裂配置

由于MCU屏幕是自带显存，当读取和写入不同步的情况，就会出现扫屏线！为了防止扫屏线的出现，主控需要通过屏幕的TE引脚判断何时开始刷新显存！

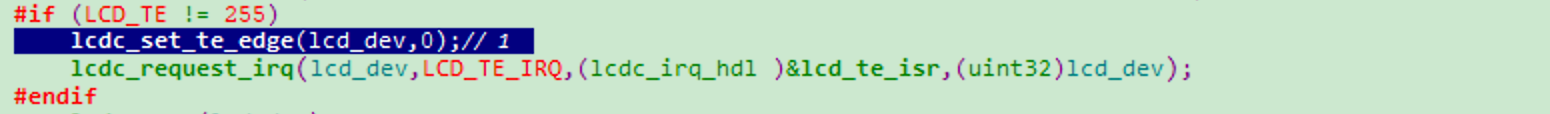

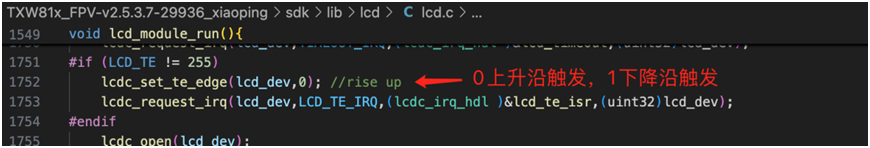

SDK如何配置，目前新版SDK已经做好TE触发LCDC发送，不需要像以前设置外部中断方式检测！直接设置#define LCD_TE 宏配置对应检测引脚，并配置上升沿和下降沿触发！

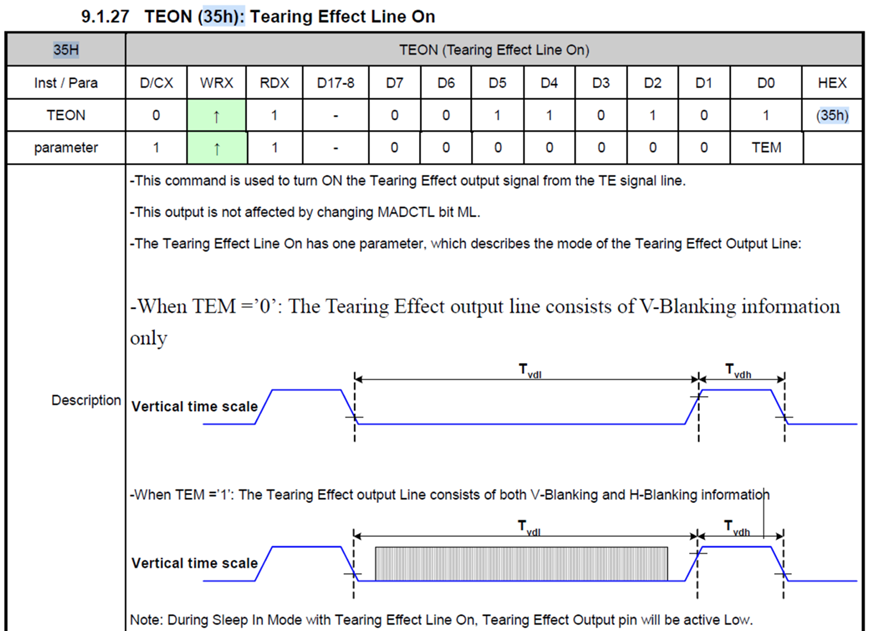

屏幕配置打开屏幕TE功能具体参考屏驱手册如ST7789 ,是35h。

调整屏幕帧率或者主控写入速度，如果读取扫描过快，还是会存在读取追上写入，出现扫屏线！

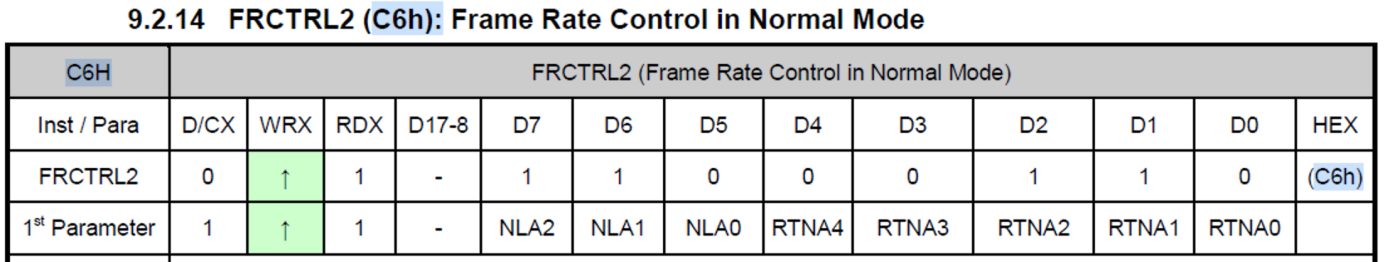

屏幕端配置C6h调整读取速率。

主控配置pclk调整写入速率。

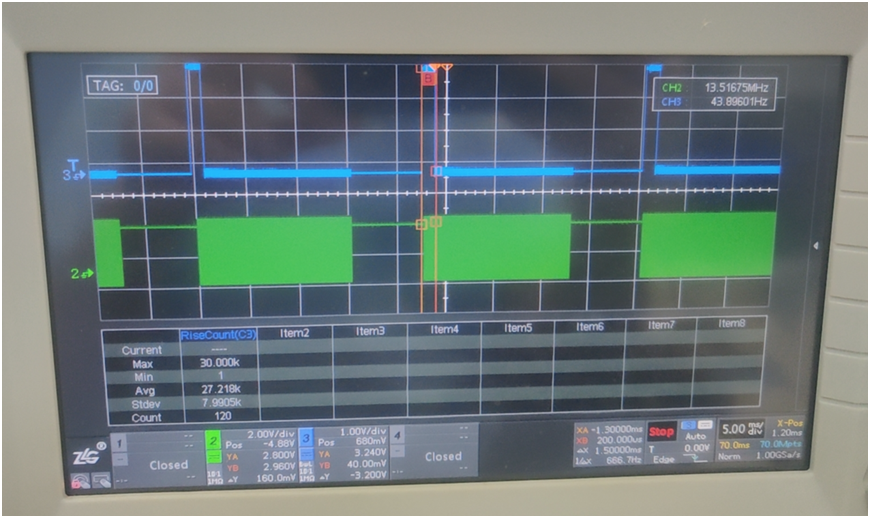

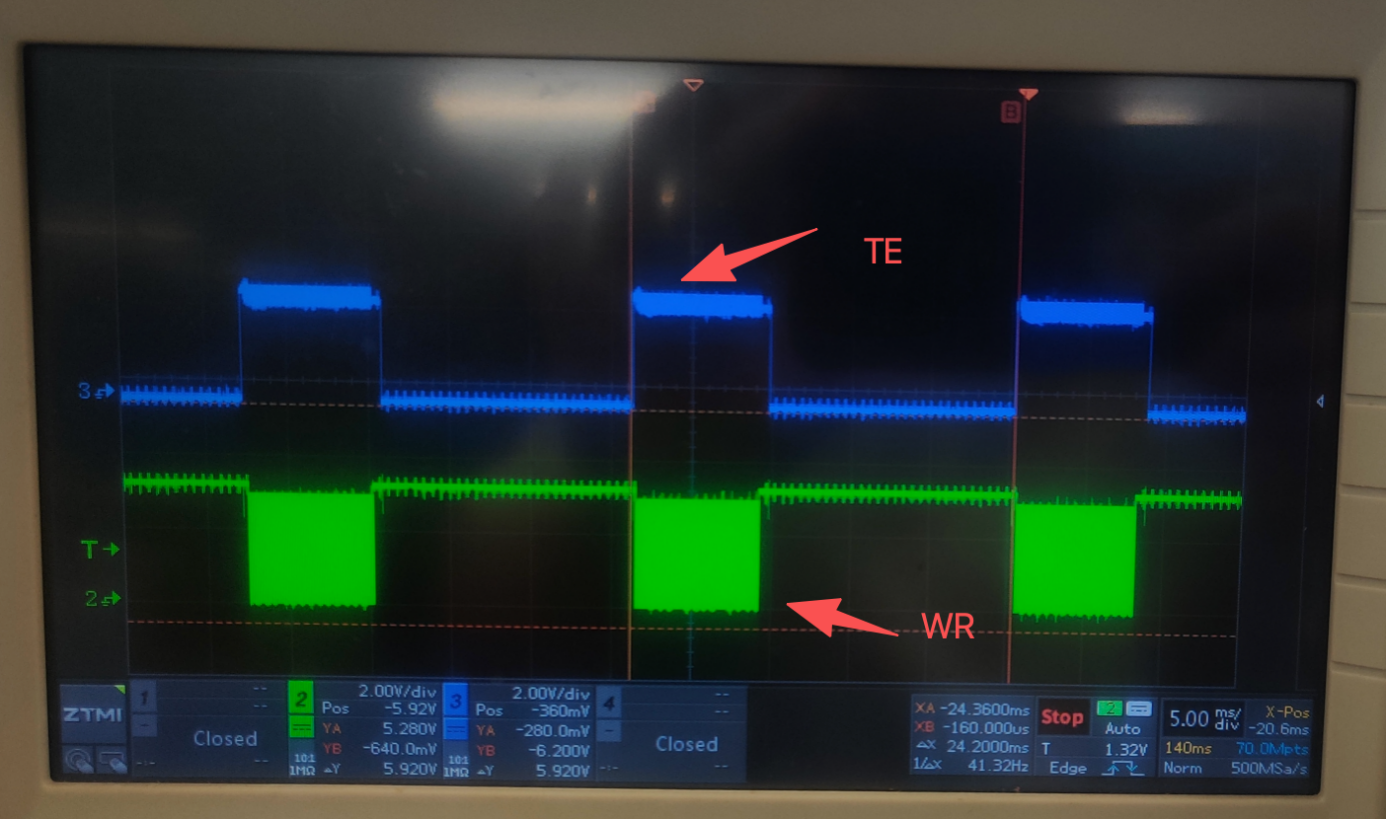

最终如下图效果，确保wr写完一帧图像是在下一个te到来之前。

Note：蓝色是te 信号，绿色是 wr 信号，

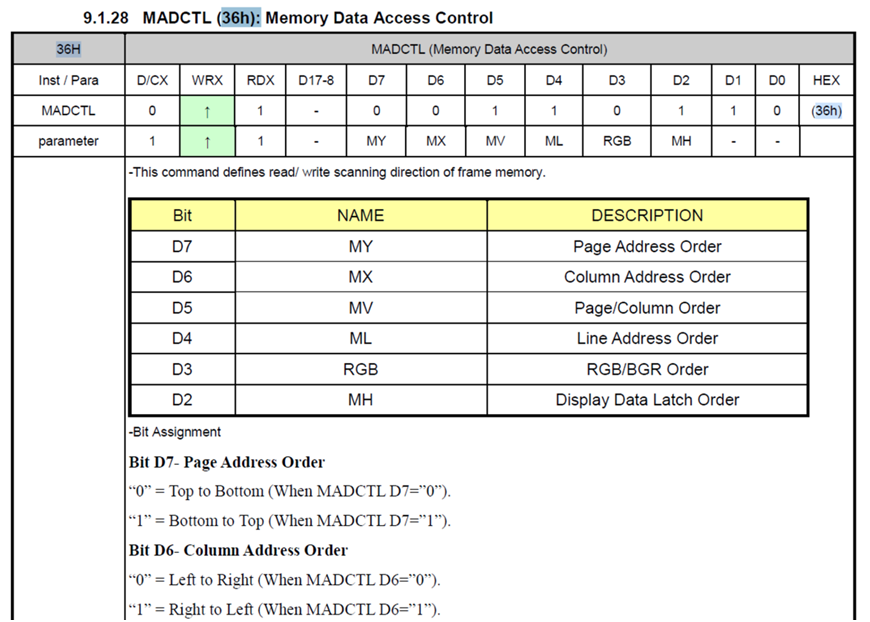

确定屏幕扫描方向，和主控写入是否一致，不一致还是会存在扫屏线。ST7789设置36h调整MY,MX，扫描方向从左到右，自上而下！

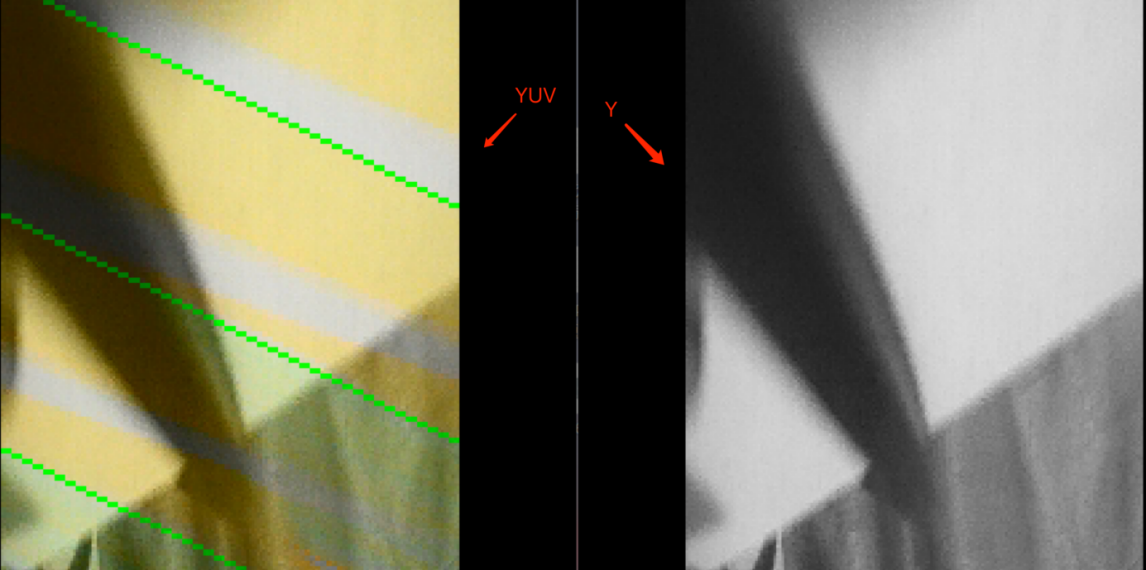

4. LCD屏幕解码视频画面出现锯齿

当屏幕出现锯齿画面目前遇到的基本都是pingpang buffer切换设置引起的，也就是scale2拉伸输出和rotate旋转输入,出现了冲突！需要错开buffer顺序。

void lcd_done(uint32 irq_flag,uint32 irq_data,uint32 param1){

......

if(lcdc_decode_enable){

#if 1

if((decode_num%3) == 0){

lcdc_set_p1_rotate_y_src_addr(lcd_dev,(uint32)video_decode_mem1+dec_y_offset/**/);

lcdc_set_p1_rotate_u_src_addr(lcd_dev,(uint32)video_decode_mem1+scale_p1_w*p1_h+dec_uv_offset/**/);

lcdc_set_p1_rotate_v_src_addr(lcd_dev,(uint32)video_decode_mem1+scale_p1_w*p1_h+scale_p1_w*p1_h/4+dec_uv_offset/**/);

}else if((decode_num%3) == 1){

lcdc_set_p1_rotate_y_src_addr(lcd_dev,(uint32)video_decode_mem2+dec_y_offset/**/);

lcdc_set_p1_rotate_u_src_addr(lcd_dev,(uint32)video_decode_mem2+scale_p1_w*p1_h+dec_uv_offset/**/);

lcdc_set_p1_rotate_v_src_addr(lcd_dev,(uint32)video_decode_mem2+scale_p1_w*p1_h+scale_p1_w*p1_h/4+dec_uv_offset/**/);

}else{

lcdc_set_p1_rotate_y_src_addr(lcd_dev,(uint32)video_decode_mem+dec_y_offset/**/);

lcdc_set_p1_rotate_u_src_addr(lcd_dev,(uint32)video_decode_mem+scale_p1_w*p1_h+dec_uv_offset/**/);

lcdc_set_p1_rotate_v_src_addr(lcd_dev,(uint32)video_decode_mem+scale_p1_w*p1_h+scale_p1_w*p1_h/4+dec_uv_offset/**/);

}

#else

if((decode_num%3) == 0){

lcdc_set_p1_rotate_y_src_addr(lcd_dev,(uint32)video_decode_mem2+dec_y_offset/**/);

lcdc_set_p1_rotate_u_src_addr(lcd_dev,(uint32)video_decode_mem2+scale_p1_w*p1_h+dec_uv_offset/**/);

lcdc_set_p1_rotate_v_src_addr(lcd_dev,(uint32)video_decode_mem2+scale_p1_w*p1_h+scale_p1_w*p1_h/4+dec_uv_offset/**/);

}else if((decode_num%3) == 1){

lcdc_set_p1_rotate_y_src_addr(lcd_dev,(uint32)video_decode_mem+dec_y_offset/**/);

lcdc_set_p1_rotate_u_src_addr(lcd_dev,(uint32)video_decode_mem+scale_p1_w*p1_h+dec_uv_offset/**/);

lcdc_set_p1_rotate_v_src_addr(lcd_dev,(uint32)video_decode_mem+scale_p1_w*p1_h+scale_p1_w*p1_h/4+dec_uv_offset/**/);

}else{

lcdc_set_p1_rotate_y_src_addr(lcd_dev,(uint32)video_decode_mem1+dec_y_offset/**/);

lcdc_set_p1_rotate_u_src_addr(lcd_dev,(uint32)video_decode_mem1+scale_p1_w*p1_h+dec_uv_offset/**/);

lcdc_set_p1_rotate_v_src_addr(lcd_dev,(uint32)video_decode_mem1+scale_p1_w*p1_h+scale_p1_w*p1_h/4+dec_uv_offset/**/);

}

#endif

}

5. RGB接口屏幕画面抖动

每个厂家RGB接口屏幕晶体管的保电时间都不太一致的，有些刷慢点，停一停也没关系，有些比较敏感，稍有停顿就会出现画面抖动

5.1. Dclk 补齐

如何补齐可以参考官网SDK->2.5.3.7-32592 ,LCD_FILL_CLK宏相关设置，利用两个timer,一个做pwm，一个做定时，在vs触发后计算足够多的边沿后触发，pwm当dtclk补齐，

详细见sdk代码。

#if LCD_FILL_CLK

//RGB屏，pwm补dotclk操作(使用timer1、timer2)

if(lcdstruct.lcd_bus_type == LCD_BUS_RGB)

{

uint32_t lcd_fill_clk_en = 1;

。。。

}

#endif

5.2. LCD Auto Kick

操作syscfg_save ,以及ota相关对flash写操作引起的rgb闪动，可以通过使能lcd autokick后lcdc会自动发送显存的中数据到lcd屏幕，结束后在关闭使能。

lcdc_video_enable_auto_ks(lcd_dev,1);

...

//operation code here

...

os_sleep_ms(10);

lcdc_video_enable_auto_ks(lcd_dev,0);

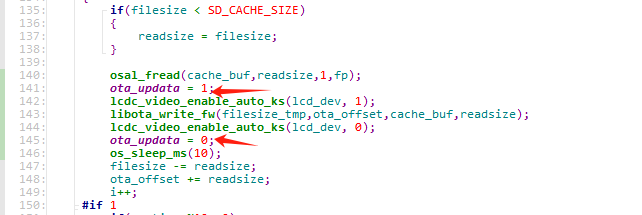

如果是ota过程中rgb屏幕抖动，除了在libota_wirte_fw 前后使能和关闭lcdc_video_enable_autoks,而且建议在lcd_done额外做一些处理

libota_write_fw前后使能和关闭lcdc_video_enable_auto_ks

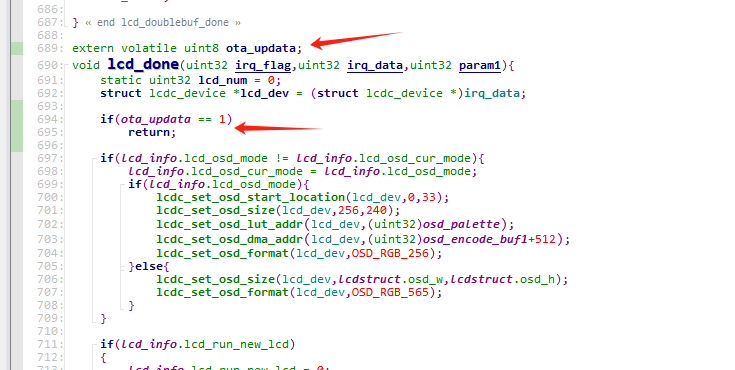

lcd_done里面，如果在升级，lcd_done直接反回，防止在中断里切地址。通过ota_updata 变量区分

5.3. 提升PSRAM使用带宽

大量的外设会使用到PSRAM，会导致PSRAM带宽紧张，要么提升PSRAM速率（部分型号可以提升到240Mhz），要么提升LCDC占用率(详细咨询FAE) device_burst_set

enum psram_cfg_enum{

...

PSRAM_DEF(4MByte_dri0_240M), // 选择240M 速率，目前只有4Mpsram 支持调整240M

PSRAM_SELECT(4MByte_dri0_240M),

};

6. LCD对比度，饱和度，GAMMA，CCM设置

6.1. 对比度，饱和度设置

//使能对比度

lcdc_video_enable_constarast(lcd_dev, 1);

//使能饱和度

lcdc_video_enable_saturation（lcd_dev, 1);

//设置对比度值 0~0x1f

lcdc_video_set_constarast_val(lcd_dev, 0x12);

//设置饱和度值 0～0x10

lcdc_video_set_saturation_val(lcd_dev, 0x10);

6.2. CCM

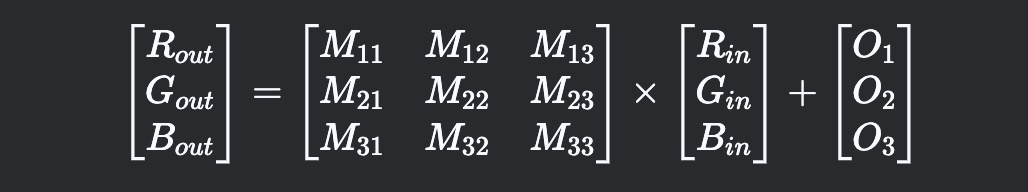

是一种色彩矩阵校正算法，先通过色度计测出实际色块值，在与标准色块值比较求得矩阵值。之后输入的颜色都会通过矩阵值计算并输出颜色，达到一个线性校准调整lcd屏幕之间偏色问题。

//ccm 校正使能

lcdc_video_enable_ccm(lcd_dev, 1);

lcdc_video_set_CCM_COEF0(lcd_dev, 0x00df0100); //matrix 1 参数 3*10bit

lcdc_video_set_CCM_COEF1(lcd_dev, 0x0003b3f3); //matrix 2 参数 3*10bit

lcdc_video_set_CCM_COEF2(lcd_dev, 0x0df0000d); //matrix 3 参数 3*10bit

lcdc_video_set_CCM_COEF3(lcd_dev, 0x00000000); // 偏移值 3*8bit

1740483178224

6.3. GAMMA

这里是数字GAMMA，可以把rgb数据重映射到rgb_gamma_table中的值，起到一个非线性校正的作用。

//gamma 矫正使能

lcdc_video_enable_gamma(lcd_dev, 1);

lcdc_video_set_gamma_R(lcd_dev, (uint32_t)rgb_gamma_table);

lcdc_video_set_gamma_G(lcd_dev, (uint32_t)rgb_gamma_table);

lcdc_video_set_gamma_B(lcd_dev, (uint32_t)rgb_gamma_table);

7. MCU屏幕16线驱动注意事项

81x LCDC模块支持MCU接口16线和18线！这类屏幕一般初始化用的是8线d0-d7,显示数据刷新用的是d0-d15，因此lcdstruct结构体还是设置成LCD_BUS_WIDTH_8，等lcd_table初始化结束后，在通过以下两个接口操作切换成16线模式。

void lcd_module_run(){

...

lcdc_open(lcd_dev);

#ifdef LCD_GC9307_16L_EN

lcdc_set_bus_width(lcd_dev,LCD_BUS_WIDTH_16);

lcdc_set_lcd_visible_size(lcd_dev,lcdstruct.screen_w,lcdstruct.screen_h,1);

#else

//...

}

#endif

lcdc_set_start_run(lcd_dev);

}

8. SCALE画面剪裁设置

如果是100万像素镜头接入画面比例是16:9，而你的屏幕320*240那么显示部分是4:3！这样屏幕显示的镜头画面必定会拉伸变形！这个时候可以利用scale3 先拉伸到相近合适的比例之后只取一定尺寸画面输出，达到一个剪裁的效果，但显示面积会缩小！

void scale_to_lcd_config(){

struct scale_device *scale_dev;

scale_dev = (struct scale_device *)dev_get(HG_SCALE3_DEVID);

...

//设置输入图片大小尺寸，以及输出大小尺寸

scale_set_in_out_size(scale_dev,photo_msg.in_w,photo_msg.in_h,SCALE_WIDTH,SCALE_HIGH);

#if LCD_33_WVGA

//设置实际拉伸大小

scale_set_step(scale_dev,photo_msg.in_w,photo_msg.in_h,480,270);

#else

scale_set_step(scale_dev,photo_msg.in_w,photo_msg.in_h,SCALE_WIDTH,SCALE_HIGH);

#endif

...

Note：目前scale2 ,scale3支持剪裁设置。

9. SPI接口LCD接入方式讲解

因为lcdc不直接支持spi接口应用，需要从osd层和video层数据输入，截取显存数据流，在通过spi_lcd打点函数写入lcd内部显存。

Note：由于video层数据是yuv420，需要cpu运算软转rgb656屏越大会越耗时。如果需要显示视频流的应用，大屏不推荐。例子中是接入的160*80，可以找FAE同事获取。

9.1. 配置SPI LCD 引脚

参考例子中project_config.h中配置接口的reset, cs, clk ,dat，以及dc数据命令选择引脚。

这部分直接copy参考例子配置。

#define LCD_ST7735S_SPI_EN 1

#if LCD_ST7735S_SPI_EN

#define PIN_LCD_RESET PA_12//255//

#define PIN_SPI0_CS PA_5//PA_13//

#define PIN_SPI0_CLK PA_6//PA_14//

#define PIN_SPI0_IO0 PA_7//PE_3//

#define PIN_SPI0_IO1 255

#define PIN_SPI0_IO2 255

#define PIN_SPI0_IO3 255

#define PIN_SPI0_DC PA_11

#define DOTCLK_RWR 255

#define DE_ERD 255

#define VS_CS 255

#define HS_DC 255

#define LCD_TE 255

#else

...

#endif

9.2. 移值SPI LCD驱动文件

需要把sdk/app/user文件夹copy到你工程中,其中tft_spi_lcd文件夹里是屏幕驱动文件，包括了，初始化，和打点输出函数，可以借鉴这种形式

Note：注意注释，和红字部分

屏幕初始化部分 lcd_init 先要找屏厂获取,初始化寄存器的驱动代码

void lcd_spiSt7735s_80x160_init(void)

{

printf("lcd_spiSt7735s_80x160_init \n");

LCD_GPIOInit();//LCD GPIO初始化，SPI 接口初始化目前设置的是40Mhz ，4KB DMA

LCD_RESET(); //LCD 复位

os_sleep_ms(100);

...

//寄存器初始化，找屏厂获取

...

}

lcd屏幕打点输出函数 draw_rgb /fill_rgb

void lcd_spiSt7735s_80x160_draw_rgb(int16_t sx, int16_t sy,int16_t ex, int16_t ey, uint16_t *color)

{

u32 i,j;

u32 packet_nums =0;

u32 else_nums=0;

uint16_t width = ex-sx+1;

uint16_t height = ey-sy+1;

uint32_t draw_size = width* height;

//step 1 设置显示坐标，不同驱动Ic 设置坐标命令不同

LCD_SetWindows(sx, sy, ex, ey);

//step 2 显示数据 dma写入，接口是阻塞式

packet_nums=draw_size/ONE_PACKET_NUMS;

else_nums = draw_size%ONE_PACKET_NUMS;

if(packet_nums>0)

{

for(j=0;j<packet_nums;j++)

{

Lcd_Writebuffer_16Bit(&color[j*ONE_PACKET_NUMS],ONE_PACKET_NUMS); //写入数据

}

if(else_nums>0)

Lcd_Writebuffer_16Bit(&color[packet_nums*ONE_PACKET_NUMS],else_nums); //写入数据

}

9.3. 设置SPI LCD相关显存

例子中的应用是需要视频流和lvgl显示，所以除了osd,video层显存外，还需要合并后存储的空间，也就下面的spiLcd_buf。后续lvgl的显示数据以及video视频流数据会mix后保存在这个空间里面，可以放sram或者放psram上。

#if LCD_ST7735S_SPI_EN

//这里放sram 上是因为用的816 不带psram

uint16_t spiLcd_buf[80*160] __attribute__ ((aligned(4)));

//也可以放到psram上

//uint16_t spiLcd_buf[80*160] __attribute__ ((aligned(4),section(".psram.src")));

#endif

9.4. 创建SPI LCD 处理任务

要注意的代码段都被LCD_ST7735S_SPI_EN宏包裹，可以全局搜索改动部分，copy到你的工程内部，以下是处理函数流程简介。

//lcd_module_run 中创建 spi_lcd 处理任务

void lcd_module_run()

{

...

if(lcdstruct.lcd_bus_type == LCD_BUS_SPI)

{

os_msgq_init(&lcd_yuv_msgq, 4);

...

if(user_gui_init())// 把spi_lcd 相关接口注册一下，后续通过ds_dev 调用

ds_dev->init();// 初始化 spi_lcd

//创建 spi_lcd 处理任务，在当中会实现，yuv 转rgb lvgl 和video数据合并，和显存写入

csi_kernel_task_new((k_task_entry_t)spilcd_updata_task, "spilcd_updata", NULL, OS_TASK_PRIORITY_NORMAL, 0, NULL, 1024, &spilcd_task);

}

//所有的工作都在这个任务中完成

void spilcd_updata_task()

{

...

while(1){

if(lvgl_init_flag) // LVGL 初始化完成标志

{

// 等待获取 scale3把dvp镜头数据拉伸成lcd屏幕合适size大小的数据

yuv = os_msgq_get(&lcd_yuv_msgq, osWaitForever);

// 视频流的yuv数据转换成rgb数据

yuv_to_rgb(yuv, 80, 160);

// 合并 video显示数据和 lvgl 显示数据

mix_osd_buffer();

// 调用spi_lcd 显示接口输出显示

ds_dev->draw_color(0,0,79,159,(uint16_t*)spiLcd_buf);

}

else

os_sleep_ms(10);

}

10. 如何导出设备显存数据

驱屏过程中，出现显示异常，往往无法判别是引脚驱动设置问题，还是ui库输出的显示问题这个时候就可以尝试把显存导出到电脑上查看。

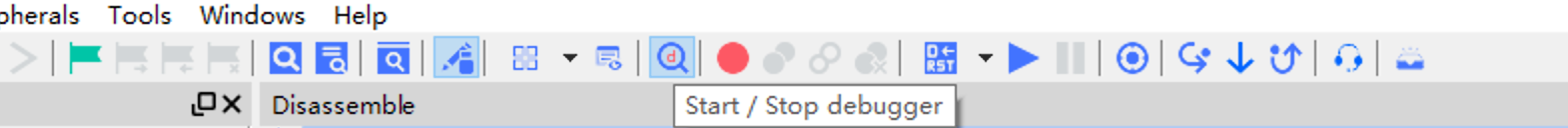

连接设备，进入仿真，运行复现问题，之后暂停仿真。

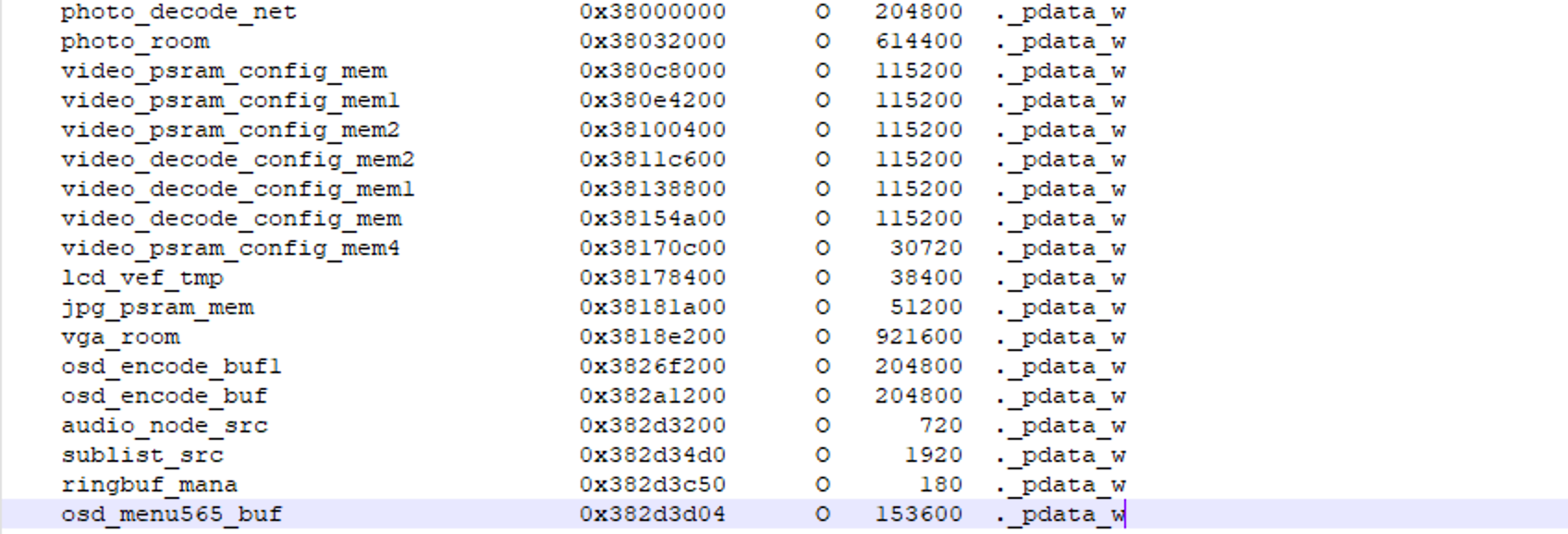

获取显存地址，可以打开project/list/fpv_app_umac4.map 查看地址，看客户使用。
在cmd窗口中输入dump命令。

//dump binary memory 路径/文件名内存起始地址内存起始地址+数据长度

dump binary memory C:/Users/.../Documents/2.yuv 0x380c8000 0x380c8000+115200

dump binary memory C:/Users/.../Documents/1.rgb 0x380e1400 0x380e1400+153600

得到显存数据后通过，ffplay查看显存数据，video层是yuv420格式，osd层是rgb565。

ffplay -pixel_format yuv420p -video_size 320x240 -i 2.yuv

ffplay -pixel_format rgb565 -video_size 320x240 -i 1.rgb

Note：dump 命令可以把想要查看的内存内容导出，不只是显存。

11. SCALE2 SCALE3 拉伸对齐问题

如果通过点10上面dump出p0,p1显存花的情况，scale输出size要遵循8字节对齐要求，否则uv无法对齐会有问题。具体表现y值正常，uv不正常如下图：

12. JPG图片解码异常问题

下面罗列的是，可能会碰到jpg解码显示异常的一些问题：

对齐问题导致的，jpg size需要宽高16对齐。
格式导致的，推荐yuv420p 格式。不确认的可以 windows 画图打开另存为jpg。
多个结束符（0xffd9）导致的，有些转出的图片可能出现多个结束符，会导致解码异常。

13. DCACHE注意事项

有些时候做一些特效，额外对psram的显存数据如osd的rgb数据或者video的yuv数据，进行cpu操作时要注意需要dcache回写psram,否则会出现数据不对引起的花图现象！

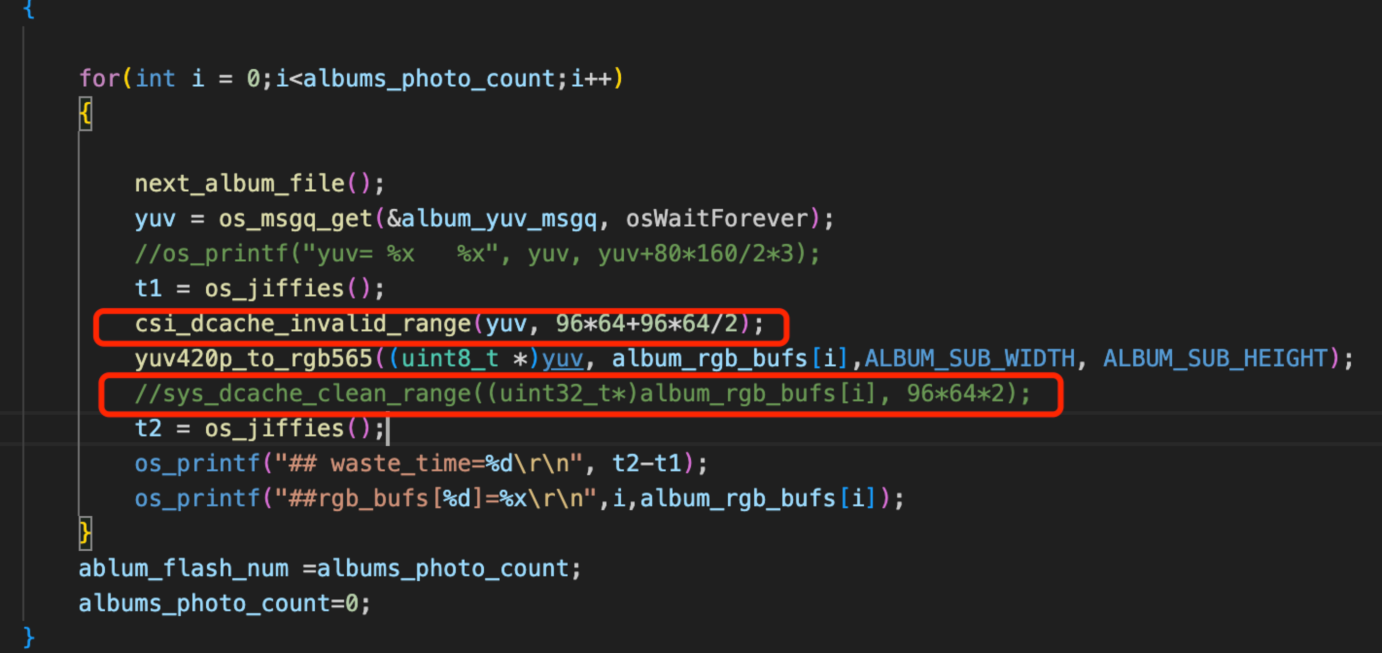

上面是获取yuv数据cpu软转rgb565的一段处理代码，scale2模块会把拉伸好的yuv420p数据dma到yuv指向的psram内存上。

csi_dcache_invalid_range // dcache无效操作

不加dcache无效化操作，cpu会去dcache中取旧数据,因此会导致不能及时的操作最新数据，导致转换的rgb数据异常。加上dcache无效化操作，cpu操作yuv buf时就会从psram上去取最新的数据，保整转换的是最新yuv数据。

csi_dcache_clean_range // dcache回写操作

转换完成后最好进行dcache回写操作。yuv转rgb都是cpu操作，数据好一些都是在dcache里面。加上dcache回写psram操作,保证dcache最新数据能及时的保存到psram上，当dma操作这段psram内存的时候访问的是最新数据。

14. MCU屏幕如需添加帧间命令

某些特殊不通用的LCD控制器（格科微的GC9309NA，矽创的st77926），如果需要在数据帧与帧之间添加命令的情况可以查看下面流程：

Step1：定义Framestartcmd_table

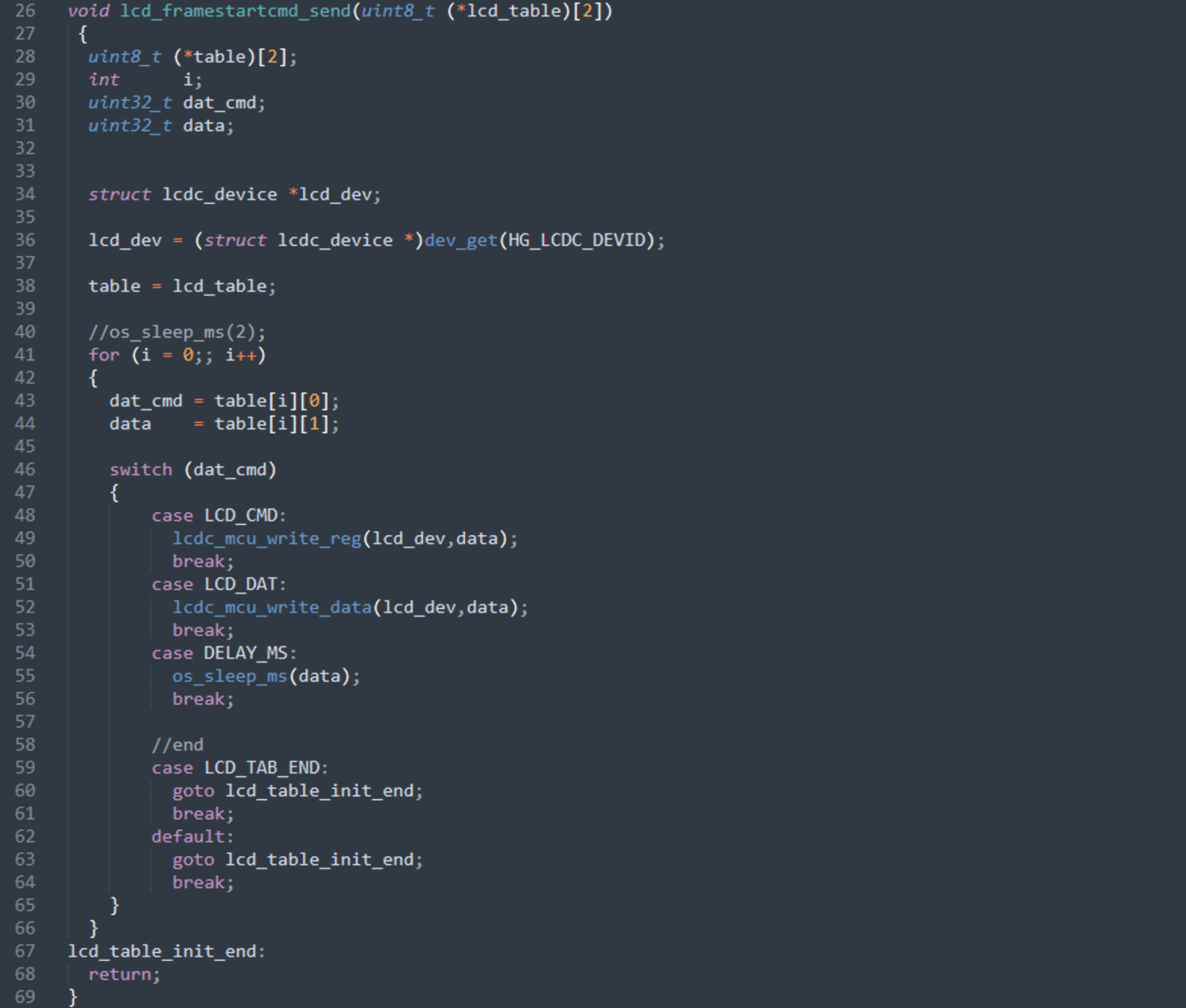

Step2：声明定义mcu屏幕命令发送函数。

Step3：分两种情况添加发送函数

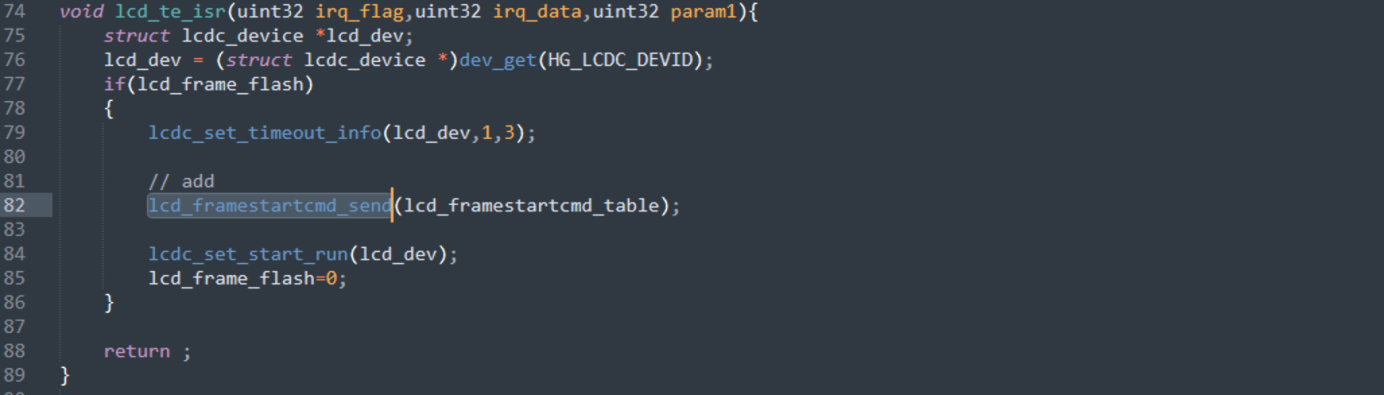

带TE控制的，也就是LCD_TE设置不等255的情况，在TE中断中发送。

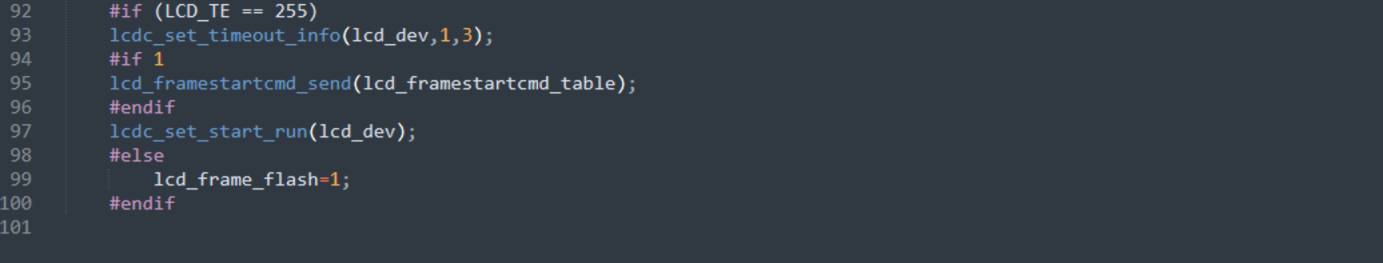

不带TE控制的，也就是LCD_TE设置255的情况。3buffer就在lcd_done函数末尾设置，4buffer就在lcd_squralbuf_done后面添加。

15. MCU屏幕本身旋转设置，以及斜切线处理

因为81x目前没有dma2d模块，以及osd层不支持硬件旋转。竖屏做横屏显示的时候往往觉的lvgl帧率不够。除了把lvgl缓存放到sram上，也可以关闭lvgl软件旋转，利用mcu屏幕本身旋转特性，释放cpu压力从而提高画图帧率。

15.1. 如何配置MCU屏幕旋转

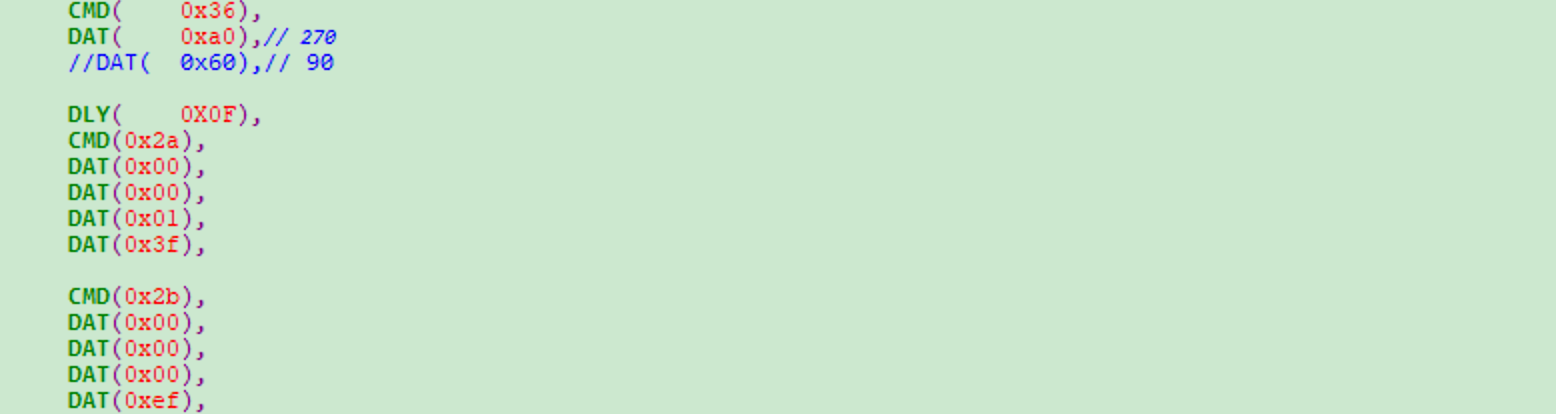

根据LCD驱动芯片手册描述设置0x36寄存器 MV MX MY 位实现

MV | MY = 0xA0 // 270 度旋转

如果是90度或者270旋转，屏幕行列地址，2a,2b 也需要设置修改，如上图。

从新设置结构体相关参数，宽高以横屏方式设置，video和osd角度设置为0。

老版SDK需注意取消lvgl的软件旋转设置，新版SDK不用会自动获取。

如果用到video层，需要重设置一下lcd.c 文件中的 lcd_line_buf。否则视频流条纹

15.2. 如何处理斜切线问题

斜切线是因为扫描方向跟显存写入方向不一致导致。目前只能是在TE高电平结束前把数据写入。默认的TE高电平，一般只有几百us，不足以写完整帧，因此我们需要调整TE宽度。

TE触发修改为上升沿触发lcdc发送数据。
尽量提高WR速率，减少发送时间15.1中可以看到WR速率提升到20M。发送一帧大概8ms，有帮助提升后续LCD自刷新帧率。

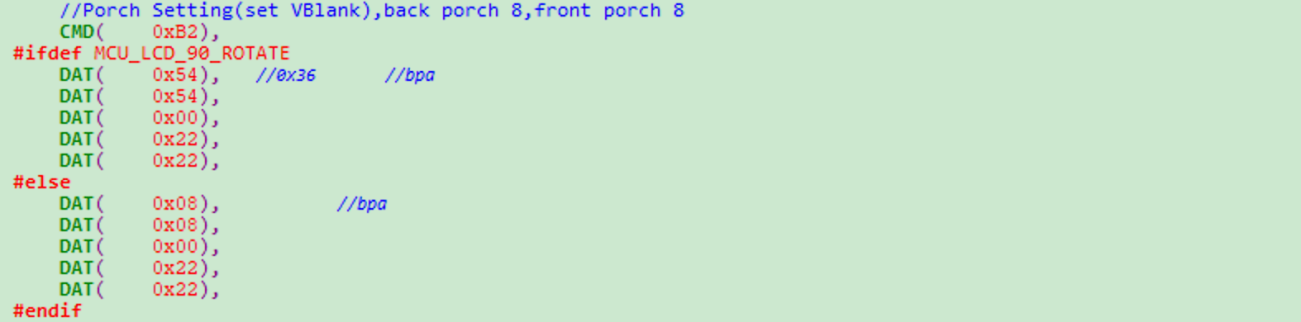

利用B2寄存器调宽LCD TE高电平时间，实际就是调宽VBLANK

vblank = vbp +vfp 目前TE 宽度约增加到168行的时间，下图就是在TE脉冲之间就把数据发送完这样就不会存在斜线情况。

be2aeb9ff9eac7acde310104c7a6c1ff

Note：优缺点分析，虽然提升了画图帧率，但是由于vblank 的时间变长，将导致LCD的自刷新帧率下降至40FPS。

16. 屏幕上电闪一下杂色或者红色处理

引发的原因是上电的时候lvgl 还没启动完成，lcd osd已经把osd_enc_buf 中的数据发了出去。这种情况有两种处理方式

利用背光引脚延时打开控制。错开不稳定时间即可。

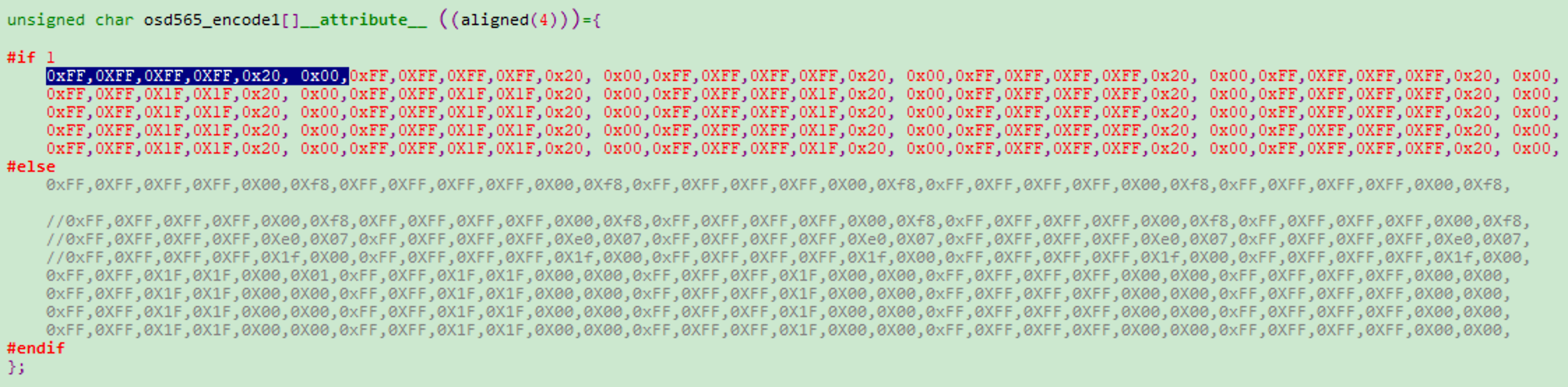

把osd_enc_buf 初始值初始化为接近黑色的状态。

Note：osd数据编码规则：

假如有8个像素点为0x2000的颜色，osd编码后就是0xFFFF 0x0008 0x2000

0xFFFF是编码头，0x0008是颜色重复次数，0x2000是颜色
